Τεχνικές Προδιαγραφές

• Πείρος κύλισης με επίπεδη επιφάνεια, στερεώνεται με βίδα

• Ρυθμιζόμενος φορέας για διάμετρο και ύψος κέντρου τεμαχίου μέσω συγχρονισμένου άξονα και κλίμακας

• Καρβιδικοί πείροι

• Επιφανειακή σκλήρυνση για αυξημένη αντοχή στη φθορά

• Δεν ασκείται πλευρική πίεση στο τεμάχιο

• Μειωμένη καταπόνηση σε τεμάχιο και μηχανή

• Τύπος κατεργασίας: Ραουλοχάραξη χωρίς απομάκρυνση υλικού (form knurling)

• Είδος ραουλοχάραξης: Κατά βύθιση και διαμήκης

• Υποστηριζόμενα προφίλ κατά DIN 82: RAA, RGE 30°, RGE 45°

• Συμβατότητα:

  • Συμβατικοί και CNC τόρνοι

  • Κοντοί/γενικής χρήσης τόρνοι

  • Κέντρα τόρνευσης/φρεζαρίσματος

  • Πολυάξονες μηχανές

• Περιλαμβάνει: Χωρίς ροδάκια ραουλοχάραξης

Περιγραφή

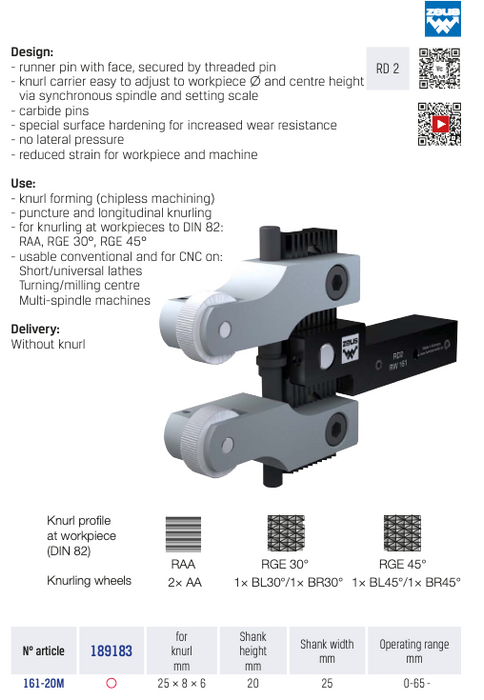

Το εργαλείο ραουλοχάραξης μορφής RD2 (RW 161) προορίζεται για διαμόρφωση προφίλ χωρίς απομάκρυνση υλικού σε εφαρμογές κατά βύθιση ή διαμήκως. Υποστηρίζει τα προφίλ RAA, RGE 30° και RGE 45° σύμφωνα με το DIN 82. Χρησιμοποιείται σε CNC και συμβατικούς τόρνους, σε κέντρα κατεργασίας ή σε πολυάξονες μηχανές. Η ρύθμιση του εργαλείου γίνεται εύκολα και με ακρίβεια μέσω συγχρονισμένου άξονα και ενσωματωμένης κλίμακας.
