Χαρακτηριστικά Προϊόντος
Grade
GG 1
Υλικό
INOX

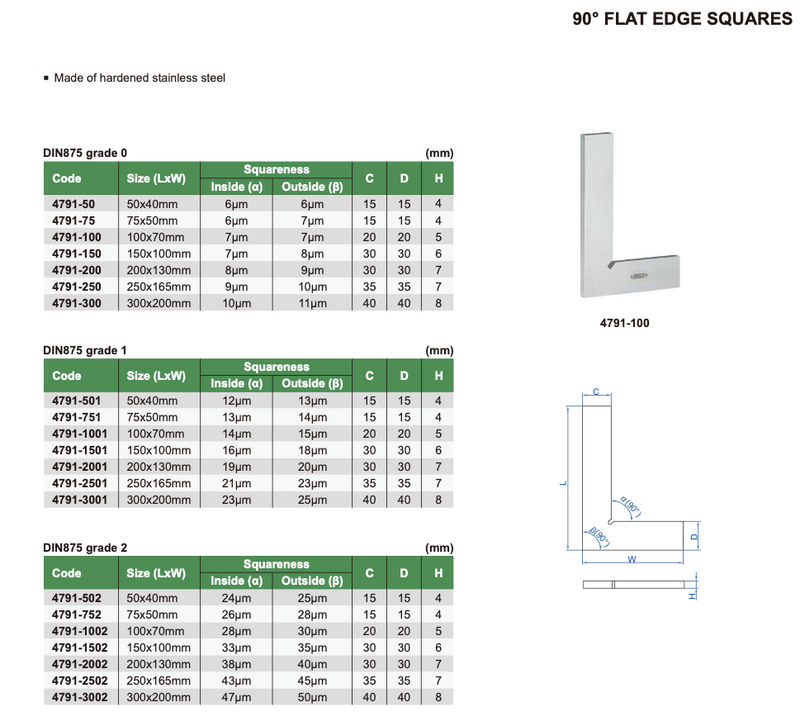

Τεχνικές Προδιαγραφές
- Τύπος: Γωνιά επίπεδη 90° (Flat Edge Square)
- Υλικό: Σκληρυμένος ανοξείδωτος χάλυβας (hardened stainless steel / Inox)
- Πρότυπο: DIN 875
- Διαθέσιμες κλάσεις ακρίβειας: Grade 0, Grade 1, Grade 2 (DIN 875)
- Έλεγχος γωνίας: Εσωτερική (α) και εξωτερική (β) ορθογωνιότητα (τιμές σε μm, ανάλογα με μέγεθος/grade)
- Γεωμετρία/διαστάσεις: L x W, καθώς και διαστάσεις C, D, H (σε mm, ανάλογα με μέγεθος)
Περιγραφή
Η γωνιά επίπεδη ακριβείας GG1 από ανοξείδωτο χάλυβα χρησιμοποιείται για έλεγχο και χάραξη ορθής γωνίας 90° σε κατεργασμένα τεμάχια, πάγκους εργασίας και εξαρτήματα μηχανουργείου. Είναι κατάλληλη για μετρήσεις εσωτερικής και εξωτερικής ορθογωνιότητας σύμφωνα με DIN 875 σε εργασίες ποιοτικού ελέγχου και ρυθμίσεων.
Γωνιές Ακριβείας Grade (DIN 875)
| Ύψος | GG 00 | GG 0 | GG 1 | GG 2 |
| 50 mm | 3 μm | 7 μm | 14 μm | 28 μm |
| 75 mm | 3 μm | 7 μm | 15 μm | 30 μm |
| 100 mm | 3 μm | 7 μm | 15 μm | 30 μm |
| 150 mm | 4 μm | 8 μm | 18 μm | 35 μm |
| 200 mm | 4 μm | 9 μm | 20 μm | 40 μm |
| 250 mm | 5 μm | 10 μm | 23 μm | 45 μm |
| 300 mm | 5 μm | 11 μm | 25 μm | 50 μm |
| 400 mm | — | 13 μm | 30 μm | 60 μm |
| 500 mm | — | 15 μm | 35 μm | 70 μm |
| 600 mm | — | 17 μm | 40 μm | 80 μm |
| 750 mm | — | 20 μm | 43 μm | 85 μm |
| 1000 mm | — | 25 μm | 60 μm | 120 μm |
| 1500 mm | — | 35 μm | 85 μm | 170 μm |
2 Έτη Εγγύηση
Προσφορά
| SKU | Ύψος | Βάση | Ανοχή | Διαθεσιμότητα |
Τιμή
+ΦΠΑ
|
Διακρίβωση |
Καλάθι
Προσφορά
|
|---|---|---|---|---|---|---|---|
| 4791-501 | 50 mm | 40 mm | ±0.012 mm | 5-8 εργάσιμες |
+ΦΠΑ
€15,40
|
5-8 εργάσιμες
|
|
| 4791-751 | 75 mm | 50 mm | ±0.013 mm | 5-8 εργάσιμες |
+ΦΠΑ
€16,80
|
5-8 εργάσιμες
|
|
| 4791-1001 | 100 mm | 70 mm | ±0.014 mm | 5-8 εργάσιμες |
+ΦΠΑ
€18,40
|
5-8 εργάσιμες
|
|
| 4791-1501 | 150 mm | 100 mm | ±0.016 mm | 5-8 εργάσιμες |
+ΦΠΑ
€24,80
|
5-8 εργάσιμες
|
|
| 4791-2001 | 200 mm | 130 mm | ±0.019 mm | Κατόπιν Παραγγελίας |
+ΦΠΑ
€40,00
|
5-8 εργάσιμες
|
|
| 4791-2501 | 250 mm | 165 mm | ±0.021 mm | 5-8 εργάσιμες |
+ΦΠΑ
€61,00
|
5-8 εργάσιμες
|
|
| 4791-3001 | 300 mm | 200 mm | ±0.023 mm | 5-8 εργάσιμες |
+ΦΠΑ
€97,00
|
5-8 εργάσιμες
|
