Name: Adjustable Collet Holder with Reversal
Brand: Hogetex
SKU: VTA7-B16
Price: 430.28 EUR
Availability: InStock

Tapping Machines

Ρυθμιζόμενη κολαουζιέρα με αντιστροφή Hogetex VTA20-M20 με κλειδιά, άλεν και ανταλλακτικά εξαρτήματα

Description

These reamers can create threads (M2-M7), (M3-M12) and (M8-M20), depending on the selection. They feature torque adjustment capability (with numerical scale) to prevent reamer breakage. They are equipped with an anti-vibration clutch, which has a unique design with double springs. This mechanism allows automatic disengagement during clockwise (CW) rotation and smooth engagement during counterclockwise (CCW) rotation. The counterclockwise movement withdraws the reamer faster than the clockwise, significantly increasing productivity. The taper in the head uses round, flexible collets for size adjustment and concentric alignment of the reamer. The rear square end of the reamer (shank) is held by a self-centering two-jaw clamping plate, which provides the main drive to the reamer during operation.

Technical Documents

PDF

Datasheet

Κώνος Morse (MT0–MT7): το μέγεθος ορίζεται από τη μεγάλη διάμετρο του αρσενικού κώνου (D1) — αυτή είναι συνήθως η μόνη διάσταση που χρειάζεστε για την αντιστοίχιση.

D1 = μεγάλη διάμετρος (το μεγάλο άκρο) · D2 = μικρή διάμετρος (το λεπτό άκρο)

Μέγεθος Size	D1 Μεγάλη διάμ.	D2 Μικρή διάμ.
MT0	9.05 mm	6.40 mm
MT1	12.07 mm	9.37 mm
MT2	17.78 mm	14.53 mm
MT3	23.83 mm	19.76 mm
MT4	31.27 mm	25.91 mm
MT5	44.40 mm	37.47 mm
MT6	63.35 mm	53.75 mm
MT7	83.06 mm	69.85 mm

D1 μεγάλη διάμ. αρσενικού (βασική διάσταση) · D2 μικρή διάμ. · Γνωστός και ως «Morse Kegel» (π.χ. MK2).

Κώνοι συγκράτησης τσοκ δραπάνων: το τσοκ «καθεται» στον αξονίσκο (arbor) με έναν κοντό αυτοσυγκρατούμενο κώνο — είτε τύπου B (DIN 238) είτε Jacobs (JT). Για την αναγνώριση μετρήστε τη μεγάλη διάμετρο D και το μήκος L του κώνου.

D = μεγάλη διάμετρος (καθορίζει το μέγεθος) · L = μήκος κώνου

B — DIN 238 (ευρωπαϊκός τύπος)

Size	D	L
B10	10.09 mm	14.5 mm
B12	12.07 mm	18.5 mm
B16	15.73 mm	24.0 mm
B18	17.78 mm	32.0 mm
B22	21.79 mm	40.5 mm
B24	23.83 mm	50.5 mm

Οι κώνοι B προέρχονται από το προφίλ Morse: B10/B12 ← MT1 · B16/B18 ← MT2 · B22/B24 ← MT3 (μικρό/μεγάλο άκρο αντίστοιχα).

Jacobs — JT (αμερικάνικος τύπος)

Size	D	L
JT0	6.35 mm	11.12 mm
JT1	9.75 mm	16.67 mm
JT2	14.20 mm	22.23 mm
JT33	15.85 mm	25.40 mm
JT6	17.17 mm	25.40 mm
JT3	20.60 mm	30.96 mm
JT4	28.55 mm	42.07 mm
JT5	35.89 mm	47.63 mm

D μεγάλη διάμετρος · L μήκος κώνου · ⚠️ Προσοχή: η αρίθμηση Jacobs δεν είναι αύξουσα (το JT6 είναι μικρότερο από το JT3) · ⚠️ Το JT6 (Ø 17.17) και το B18 (Ø 17.78) μοιάζουν αλλά δεν είναι εναλλάξιμα.

Code	Accepts guide	Taper	Includes	Availability	Price excl. VAT incl. VAT
VTA7-B16	M2-M7	B16	MT1 - MT2 - FC11	2 in stock	€347,00 €430,28
VTA12-B16	M3-M12	B16	MT1 - MT2 - FC21	1 in stock	€424,00 €525,76

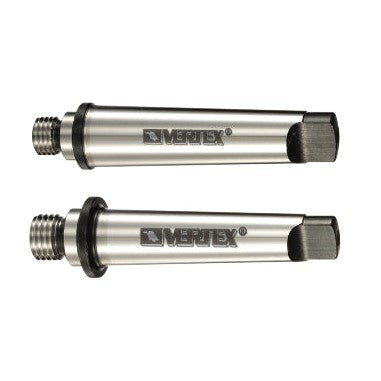

VTA20-M20	M8 (DIN 371)-M20	B16	MT1 - MT2 - FC31	2 in stock	€454,00 €562,96
