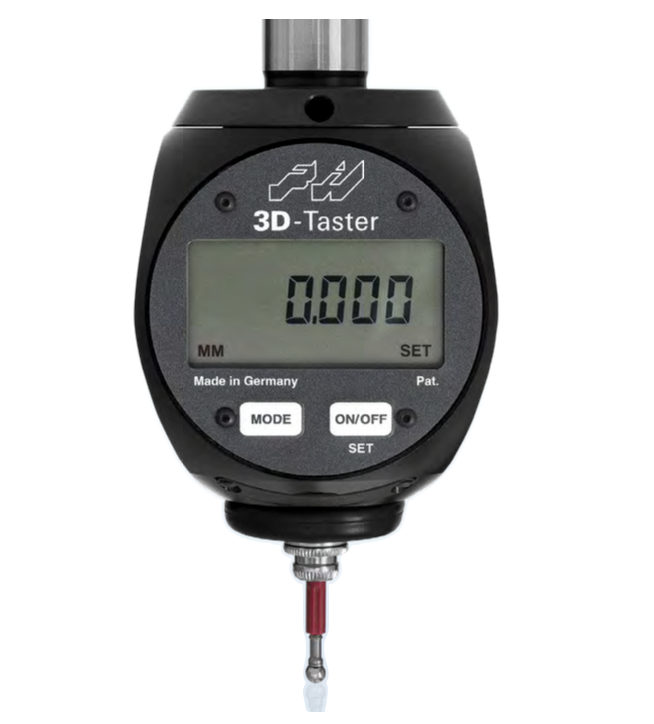

3D-Sensor Digital
The Digital 3D-Sensor is a further development of the time proven mechanical 3D-Sensor. It serves for approaching workpiece edges on milling and EDM machines.
The spindle may be positioned quickly and safely on the references edge. The approaching operation can be exactly monitored on the digital display. The zero points can be set without any calculations because the spindle axis is positioned exactly on the approached edge.
The digital display has large numbers that measure in increments of 0.001 mm. It can be easily read from a long distance (i.e. when mounted on a large machining center). The digital display is water- and dust-proofed according to IP 64 and can be stored in the tool magazine of the machine.
Please take note: The given measuring precision of 0.005 mm only applies, if the original HAIMER probe tips are used.
Included in delivery: 3D-Sensor Digital with clamping shank Ø 20 mm, short probe tip Ø 4 mm
Technical data subject to change without prior notice.
Probe tips
The sensors can be equipped with a short (ball Ø 4 mm) and a long (ball Ø 8 mm) probe tip. The probe tips may be changed without any tool, no re-calibration of the unit is needed.
The probe tips of course are compatible to all HAIMER 3D-Sensors.

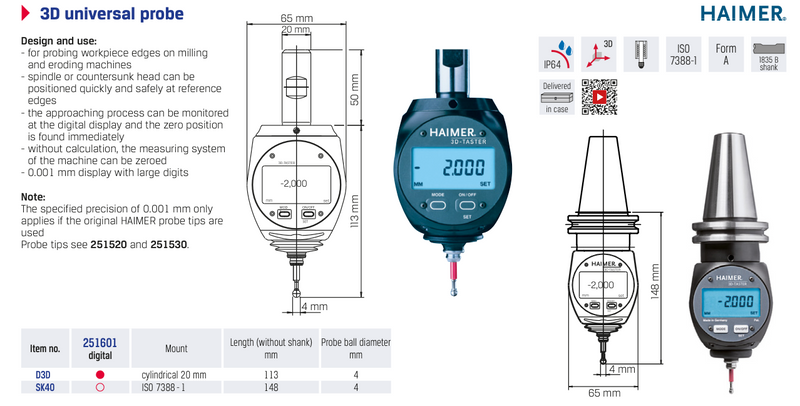

Technical drawing
Technical Data
| L1 [mm] | 113 |
|---|---|
| L2 [mm] | 50 |
| Ø D1 [mm] | 20 |
| Ø D2 [mm] | 4 |
| B [mm] | 65 |
| Smallest unit of measure [mm] | 0,001 |
| Repeatability [mm] | 0,005 |
| Measuring accuracy [mm] | 0,005 |
| Display mode | inch / metric |
| Display size [mm] | 45 x 23 |
| Height of numbers [mm] | 8,5 |
| Service life of battery approx. (continuos operation) [hrs] | 3000 |
| Order No. | ||
|---|---|---|
| 80.460.00.FHN |
IPXY
-
X = Προστασία από στερεά σώματα & πρόσβαση σε επικίνδυνα μέρη
-
Y = Προστασία από εισχώρηση νερού
| Τιμή | Α Ψηφίο – Στερεά / Πρόσβαση | Β Ψηφίο – Νερό |
|---|---|---|
| 0 | Καμία προστασία | Καμία προστασία |
| 1 | Προστασία από στερεά ≥50 mm (δοκιμαστικός ανιχνευτής Ø50 mm) | Κάθετη πτώση σταγόνων |
| 2 | Προστασία από στερεά ≥12,5 mm (δοκιμαστικός ανιχνευτής Ø12,5 mm) | Σταγόνες με κλίση έως 15° |
| 3 | Προστασία από στερεά ≥2,5 mm (δοκιμαστικός ανιχνευτής Ø2,5 mm) | Ψεκασμός έως 60° |
| 4 | Προστασία από στερεά ≥1 mm (δοκιμαστικός ανιχνευτής Ø1 mm) | Πιτσιλίσματα από όλες τις κατευθύνσεις |
| 5 | Προστασία από σκόνη (περιορισμένη εισχώρηση χωρίς επιβλαβείς επιδράσεις) | Εκτόξευση νερού (ακροφύσιο 6,3 mm) |
| 6 | Πλήρης στεγανότητα στη σκόνη (dust-tight) | Ισχυρή εκτόξευση νερού (ακροφύσιο 12,5 mm) |
| 7 | — | Προσωρινή βύθιση (συνήθως 1 m / 30 min) |
| 8 | — | Συνεχής βύθιση (βάθος & χρόνος καθορίζονται από κατασκευαστή) |
| 9 / 9K | — | Εκτόξευση νερού υψηλής πίεσης & θερμοκρασίας |
| SKU | Probe Ø | Ανάγνωση | Στέλεχος | Διαθεσιμότητα |
Τιμή
+ΦΠΑ
|
Καλάθι
Προσφορά
|
|---|---|---|---|---|---|---|
| 80.460.00.FHN | 4 mm | 0.001 mm | 20 mm | 1 διαθέσιμο |
+ΦΠΑ
€858,00
|
|
| 80.460.00.FHN SK40 | 4 mm | 0.001 mm | SK40 | Κατόπιν Παραγγελίας |
+ΦΠΑ
€1.171,00
|
