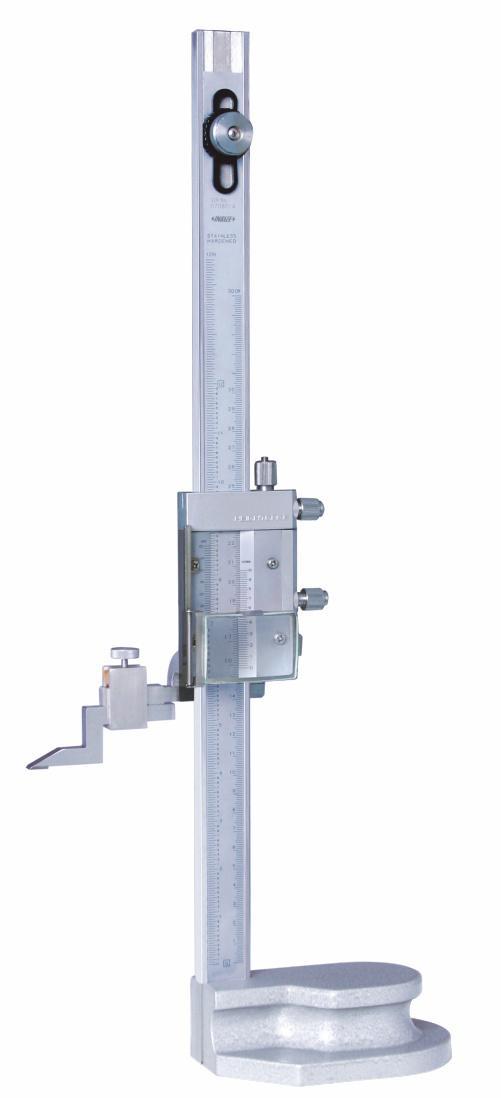

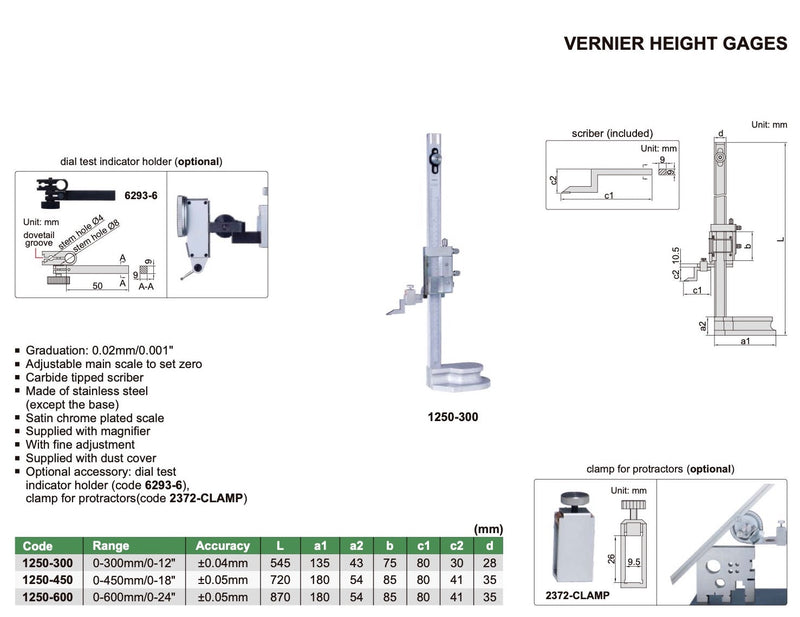

Υψομετρικός Γράφτης - Χαράκτης - με Βερνιέρο - με μεγεθυντικό φακό

Ο υψομετρικός γράφτης είναι ένα όργανο μέτρησης ακριβείας που χρησιμοποιείται κυρίως σε μαρμάρινες πλάκες εφαρμογής (surface plates) για τη μέτρηση του ύψους εξαρτημάτων ή για τη χάραξη γραμμών σε συγκεκριμένο ύψος με μεγάλη ακρίβεια. Αποτελεί την "κατακόρυφη" εκδοχή του παχύμετρου, προσφέροντας όμως πολύ μεγαλύτερη σταθερότητα.

• Λειτουργία Χάραξης: Στο κινητό μέρος του οργάνου προσαρμόζεται μια σκληρή ακίδα (συνήθως από καρβίδιο), η οποία επιτρέπει στον τεχνικό να "γράψει" (χαράξει) πάνω στο μέταλλο με ακρίβεια εκατοστού του χιλιοστού.
• Τύποι:Βερνιέρου (Αναλογικοί): Κλασικά όργανα με κλίμακα, εξαιρετικά ανθεκτικά χωρίς ανάγκη για μπαταρίες.Με Ρολόι: Διευκολύνουν την ανάγνωση των κλασμάτων του χιλιοστού μέσω ενός ενσωματωμένου ρολογιού.Ψηφιακοί: Προσφέρουν άμεση ανάγνωση, δυνατότητα μηδενισμού σε οποιοδήποτε σημείο (Zero function) και συχνά ενσωματωμένη μνήμη για συγκριτικές μετρήσεις.
• Συνδυασμός με Ρολόι Γράφτη: Πολλές φορές, αντί για την ακίδα χάραξης, τοποθετείται ένας ράφτης (dial indicator) πάνω στον υψομετρικό γράφη για να ελεγχθεί η επιπεδότητα ή η παραλληλότητα μιας επιφάνειας σε σχέση με τη βάση.
