1. Μετρήσεις Αντίστασης (Γείωση, Έδαφος & Γραμμή)
| Λειτουργία | Εύρος Μέτρησης | Ανάγνωση | Ακρίβεια | Τάση / Ρεύμα Δοκιμής |
| Αντίσταση Γείωσης 3 Πόλων | 0.02 Ω ... 300 kΩ | 0.001 Ω | ± (5% + 10 ψηφία) | 20, 48V AC / 250 mA |
| Αντίσταση Γείωσης 4 Πόλων | 0.02 Ω ... 300 kΩ | 0.001 Ω | ± (5% + 10 ψηφία) | 20, 48V AC / 250 mA |
| Γείωση 3 Πόλων με Αμπεροτσιμπίδα | 0.02 Ω ... 20 kΩ | 0.001 Ω | ± (5% + 10 ψηφία) | 20, 48V AC / 250 mA |
| Γείωση 4 Πόλων με Αμπεροτσιμπίδα | 0.02 Ω ... 20 kΩ | 0.001 Ω | ± (5% + 10 ψηφία) | 20, 48V AC / 250 mA |
| Γείωση Μόνο με Αμπεροτσιμπίδες | 0.02 Ω ... 150 Ω | 0.001 Ω | ± (5% + 10 ψηφία) | 48V AC / 250 mA |
| Ειδική Αντίσταση Εδάφους | 0.02 Ω·m ... 1000 kΩ·m | 0.001 Ω·m | ± (5% + 10 ψηφία) | 20, 48V AC / 250 mA |
| Μέτρηση 2 Πόλων (AC) | 0.02 Ω ... 300 kΩ | 0.001 Ω | ± (5% + 10 ψηφία) | 20V AC / 250 mA |
| Μέτρηση 2 Πόλων (DC) | 0.02 Ω ... 3 kΩ | 0.001 Ω | ± (5% + 10 ψηφία) | 20V DC / 250 mA |
| Μέτρηση 4 Πόλων (DC) | 0.02 Ω ... 3 kΩ | 0.001 Ω | ± (5% + 10 ψηφία) | 20V DC / 250 mA |
| Αντιστάθμιση Γραμμής | 0.02 Ω ... 30 Ω | 0.001 Ω | ± (3% + 10 ψηφία) | 20, 48V AC / 250 mA |
Σημαντικές Σημειώσεις Μετρήσεων:
Συχνότητα Δοκιμής (AC): 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC (Αυτόματος Έλεγχος Συχνότητας).
Χρόνος Δοκιμής: 26 δευτερόλεπτα (30 δευτ. για την 4-πολική μέτρηση).
Αντίσταση Ακροδεκτών (Rs / Rh): < 100 kΩ.
Συνθήκες Διασφάλισης Ακρίβειας: 0 ... 28°C, < 80% Σχετική Υγρασία (χωρίς συμπύκνωση).
Χρόνος Απόκρισης: < 15 έως 25 δευτερόλεπτα (ανάλογα με τη λειτουργία).
2. Μετρήσεις Παρεμβολών (Interference)
| Παράμετρος | Εύρος Μέτρησης | Ανάγνωση | Ακρίβεια |
| Τάση Παρεμβολής | ± 50V DC / 1 ... 50V AC | 0.1 V | ± (5% + 5 ψηφία) |
| Ρεύμα Παρεμβολής | 20 mA ... 2 A | 1 mA | ± (5% + 5 ψηφία) |
| Συχνότητα Παρεμβολής | 16 ... 400 Hz | 1 Hz | ± (1% + 10 ψηφία) |
3. Γενικά Τεχνικά Χαρακτηριστικά
| Χαρακτηριστικό | Προδιαγραφές |
| Οθόνη | LCD με οπίσθιο φωτισμό, 9.999 ψηφίων |
| Μνήμη Δεδομένων | Αποθήκευση 100 μετρήσεων |
| Διάμετρος Αμπεροτσιμπίδας | 51 mm |
| Διεπαφές / Συνδέσεις | Ακροδέκτες E, ES, S, H, Τσιμπίδα, USB-B (δεδομένα/φόρτιση) |
| Τροφοδοσία | 6 x 1.5V Μπαταρίες D (LR14) |
| Τροφοδοσία (Επαναφορτιζόμενη) | 1 x 7.2V NiMH (Πακέτο Μπαταρίας) |
| Τροφοδοτικό Δικτύου | Είσοδος: 100 ... 240V AC / Έξοδος: 12V, 3A |
| Αυτονομία Μπαταρίας | Περίπου 5 ώρες (συνεχής λειτουργία) / Έως 9 ώρες (χωρίς οπίσθιο φωτισμό) |
| Μέγιστη Τάση Εισόδου | 300V rms ως προς τη γείωση (Αξιολόγηση CAT III) |
| Προστασία Υπέρτασης | Αντοχή 250V AC μεταξύ των συνδέσεων (6880V AC για 15 δευτ. μόνωση) |
| Συνθήκες Λειτουργίας | 0 ... 40°C, < 80% Σχετική Υγρασία (Υψόμετρο έως 2.000m) |
| Συνθήκες Αποθήκευσης | -10 ... 50°C (-20 ... 30°C για τη μπαταρία), < 90% Σχετική Υγρασία |
| Διαστάσεις (Μ x Π x Υ) | 260 x 125 x 280 mm |
| Βάρος | Περίπου 2.5 kg |
| Πρότυπα Ασφαλείας / EMC | EN61010-1:2001, EN61010-031:2002, CAT III 300V (Βαθμός ρύπανσης 2) / EN61000-3-2, IEC61326-1 |
Περιγραφή

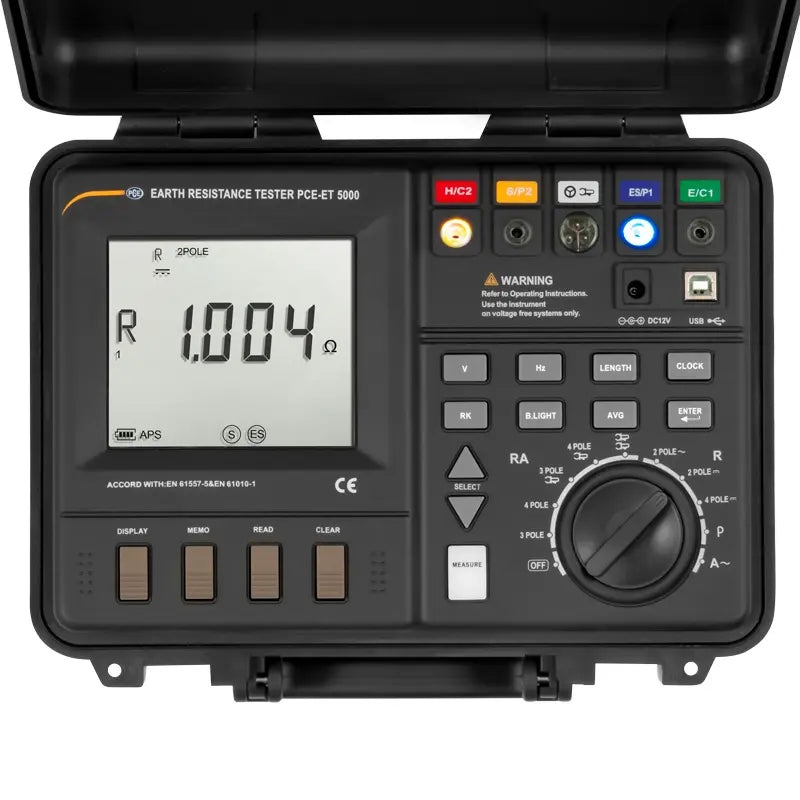

Το PCE-ET 5000 είναι ένα εξαιρετικά ευέλικτο γειωσόμετρο, σχεδιασμένο για ολοκληρωμένους ελέγχους αντιστάσεων και προστατευτικών αγωγών. Επιτρέπει τη μέτρηση αντίστασης γείωσης (2 ή 4 πόλων), τον υπολογισμό της ειδικής αντίστασης του εδάφους, καθώς και τον κρίσιμο έλεγχο εγκαταστάσεων αλεξικέραυνων σε κτίρια.
Ξεχωρίζει για το έξυπνο σύστημα οπτικής υποβοήθησης σύνδεσης, όπου οι σωστοί ακροδέκτες φωτίζονται αυτόματα ανάλογα με την επιλεγμένη λειτουργία. Σε περίπτωση λανθασμένης σύνδεσης, η συσκευή εκπέμπει οπτικό και ηχητικό σήμα, μπλοκάροντας τη μέτρηση για την αποφυγή λαθών. Διαθέτει εσωτερική μνήμη και δυνατότητα μεταφοράς των δεδομένων σε υπολογιστή για περαιτέρω αξιολόγηση.
Βασικά Χαρακτηριστικά & Πλεονεκτήματα
-
Ευελιξία Μετρήσεων: Αντίσταση γείωσης (2 & 4 πόλων), ειδική αντίσταση εδάφους, έλεγχος αλεξικέραυνων και προστατευτικών αγωγών.
-
Ανίχνευση Παρεμβολών: Μέτρηση τάσεων, συχνοτήτων και ρευμάτων παρεμβολής.
-
Έξυπνη Αποτροπή Λαθών: Οπτική αναγνώριση ακροδεκτών (φωτιζόμενες υποδοχές) και αυτόματη φραγή μέτρησης σε λάθος σύνδεση.
-
Διαχείριση Δεδομένων: Ενσωματωμένη μνήμη και θύρα USB για ανάλυση μετρήσεων σε PC.
-

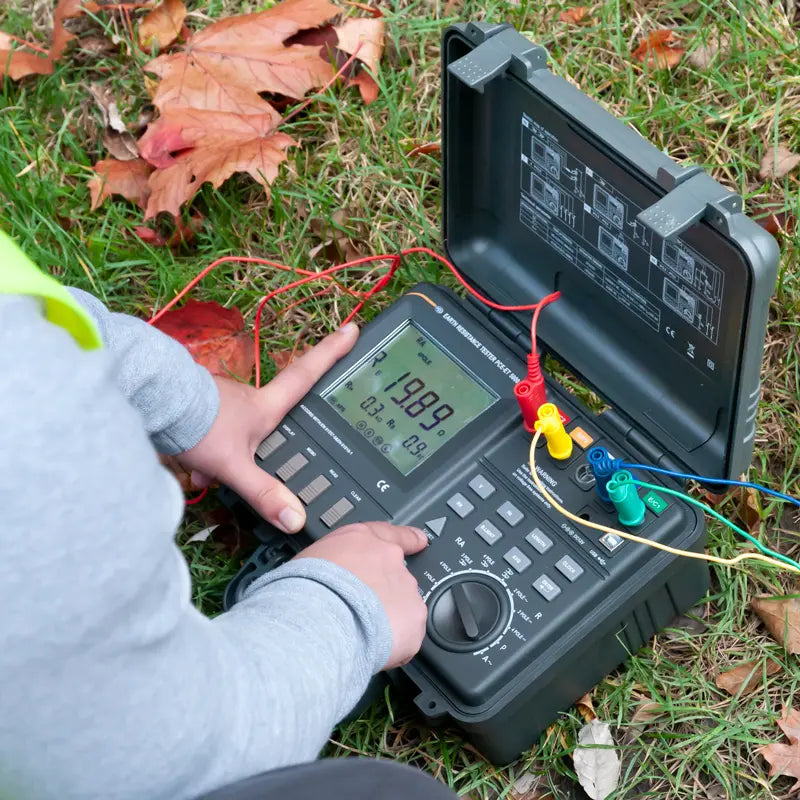

Φορητότητα: Λειτουργία τόσο με επαναφορτιζόμενη μπαταρία όσο και με κοινές μπαταρίες, ιδανικό για μετρήσεις στο ύπαιθρο.
-
Οθόνη: Ευανάγνωστη με οπίσθιο φωτισμό για εργασία σε συνθήκες χαμηλού φωτισμού.

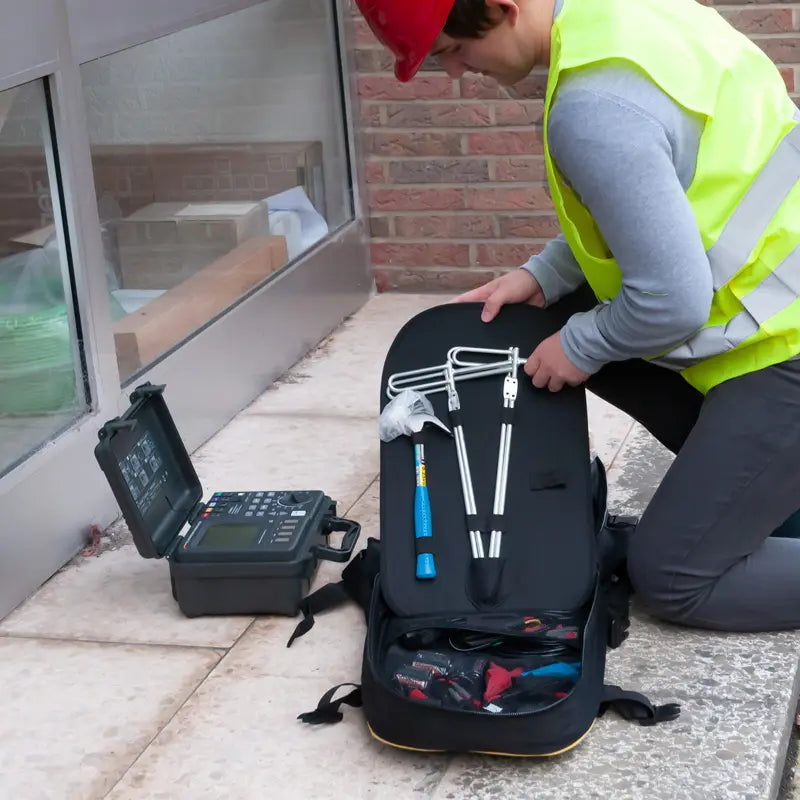

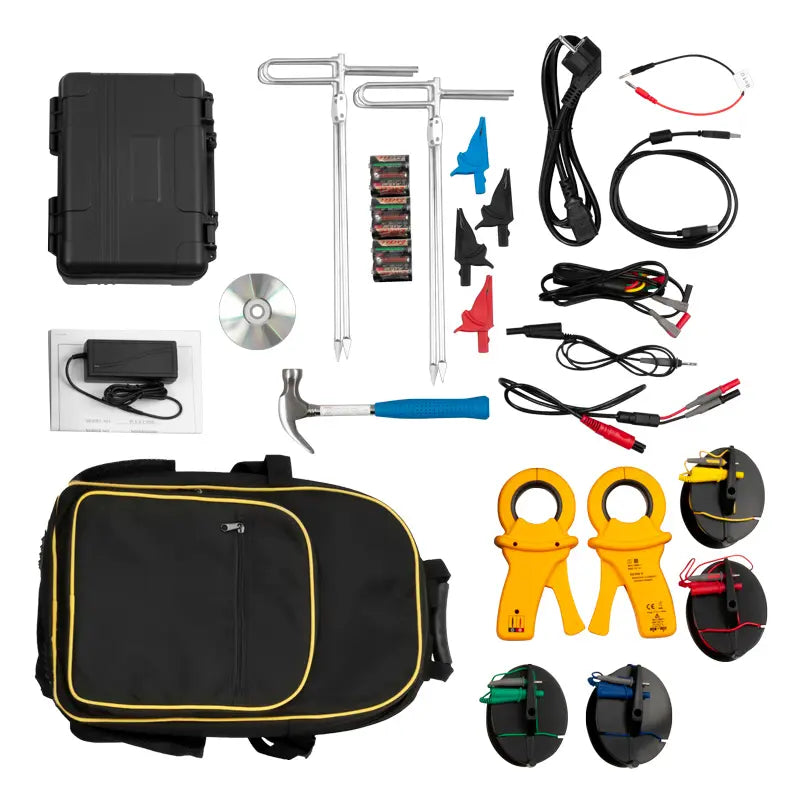

Περιεχόμενα Συσκευασίας
-
1 x Γειωσόμετρο PCE-ET 5000
-

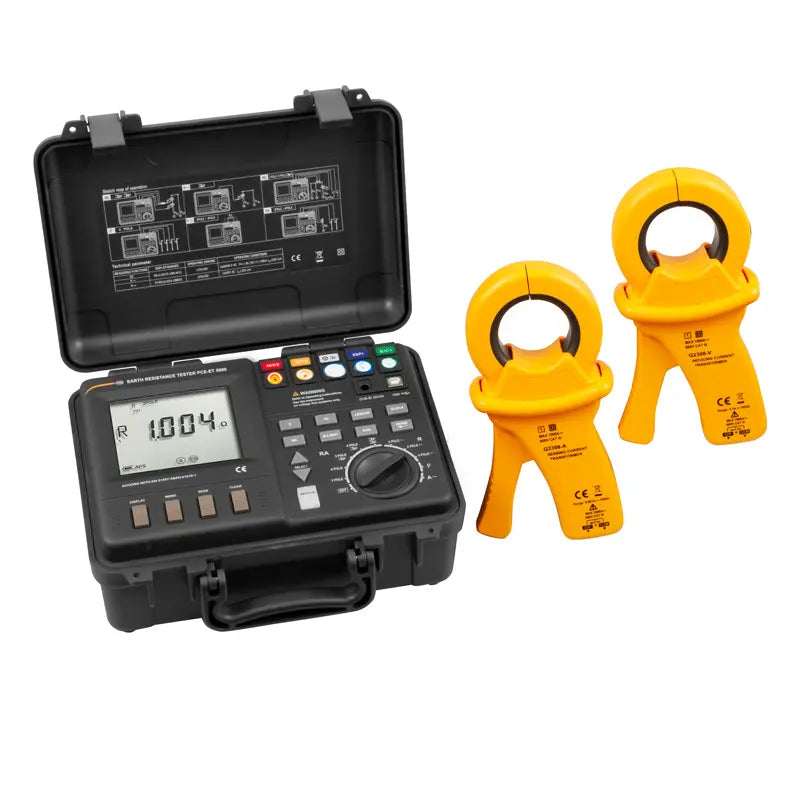

2 x Αμπεροτσιμπίδες
-

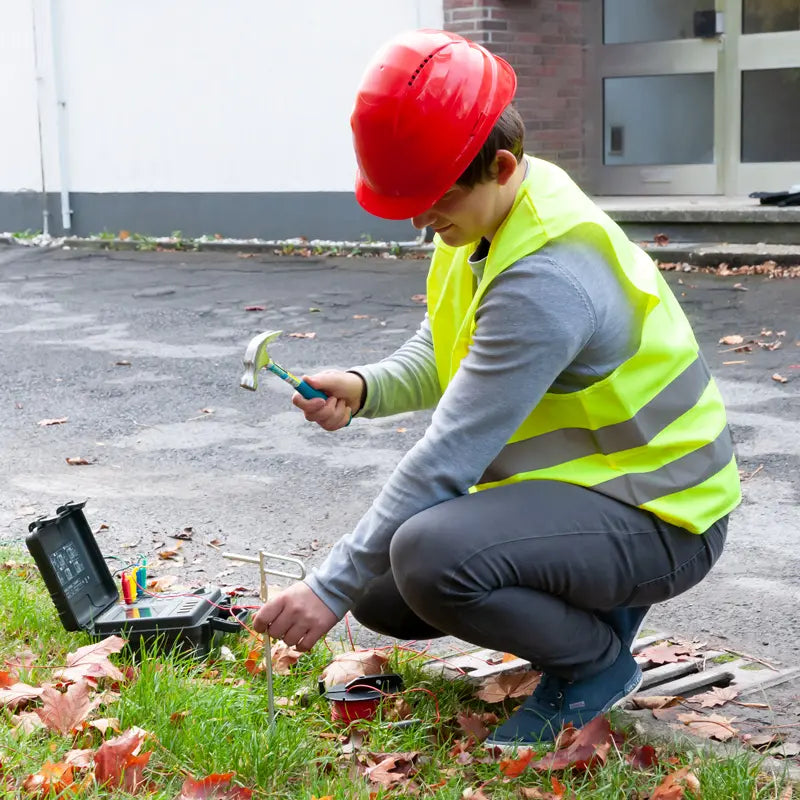

4 x Πάσσαλοι γείωσης εδάφους
-
4 x Καλώδια δοκιμής (περιλαμβάνεται ξεχωριστό καλώδιο 20 μέτρων)
-
4 x Κροκοδειλάκια (Crocodile clips)
-
1 x Καλώδιο μέτρησης τάσης
-
1 x Καλώδιο μέτρησης ρεύματος
-
1 x Επαναφορτιζόμενη μπαταρία Ni-MH (Pack)
-
6 x Μπαταρίες τύπου C (1.5V)
-
1 x Τροφοδοτικό ρεύματος
-
1 x Καλώδιο USB
-
1 x Εγχειρίδιο χρήσης
