Μετρητής Στάθμης Δεξαμενής Υπερήχων 10m με οθόνη
| Εύρος μέτρησης | 0 ...10 m / 0 ... 32,8 ft* |
| Ακρίβεια | 0,5 % |
| Ανάγνωση | 0,001 μ |
| Ελάχιστη απόσταση από τον τοίχο | 1 m / 3,3 ft |
| Ανάγνωση θερμοκρασίας | 0,1 °C |
| Σήμα εξόδου | 4 ... 20 mA |
| Ανάγνωση σήματος εξόδου | 0,01 mA |
| Σύνδεση | 2-σύρμα, PE |
| Τροφοδοσία | 24 V DC |
| Κλάση στεγανοποίησης | IP 66 (Αδιάβροχο) |
| Σπείρωμα σύνδεσης | Μ60 |
|
Στυπιοθλίπτες καλωδίου σπειρώματος σύνδεσης |
M18 x 1,5 |
| Συνθήκες περιβάλλοντος | -20 ... 60 °C / -4 ... 140 °F |
| Διαστάσεις | 110 x 140 x 215 mm / 4,3 x 5,5 x 8,5" |
| Βάρος | περ. 825 g / 1,8 λίβρες |
| *το εύρος μέτρησης ισχύει μόνο υπό τις ακόλουθες συνθήκες : | |
| - το μέσο μέτρησης είναι υγρό | |
| - δεν υπάρχουν αναταράξεις | |
| - δεν υπάρχουν σκόνες ή ατμοί μεταξύ του μέσου και του αισθητήρα | |
| - η διαφορά θερμοκρασίας μεταξύ του αισθητήρα και του μέσου είναι <20 °C / 68 °F | |
| Ψηφιακή οθόνη PCE-N24S | |
| Είσοδος (επιλέξιμο) | 0 ... 20 mA |
| 4 ... 20 mA | |
| 0 ... 60 mV | |
| 0 ... 10 V | |
| ± 60 mV | |
| ± 10 V | |
| Ακρίβεια | ± (0,2 % πλήρης κλίμακα + 1 dgt.) |
| Εσωτερική αντίσταση | 10 Ω ± 1 % |
| Κλιλμάκωση | 2 βαθμών |
| Οθόνη LED 4 ψηφίων 7 τμημάτων, ύψος: 20 mm / 0,78" | |
| Εύρος ένδειξης | -1999 ... 9999 |
| Θερμοκρασία περιβάλλοντος | σε λειτουργία: -10 °C ... 55 °C / 14 °F ... 131 °F |
| Αποθήκευση |
-25 °C ... +85 °C / -13 °F ... 185 °F |
| Διαστάσεις | 96 mm x 48 mm x 64 mm / 3,77 x 1,88 x 2,51" |
| Αποκοπή πίνακα ελέγχου | 92 mm x 45 mm / 3,6 x 1,7" (σύμφωνα με το DIN) |
| Τάση τροφοδοσίας (επιλέξιμη) | 230 V AC |
| 110 V AC | |
| 24 V AC | |
| 85 ... 253 V AC / DC | |
| 20 ... 40 V AC / DC | |
| Τροφοδοσία αισθητήρα (επιλέξιμο) | 24 V DC / 30 mA |
| Κλάση στεγανοποίησης | εμπρός: IP 65 (Αδιάβροχο) |
| Βάρος | < 200 g / 7 oz |
| Τοποθέτηση: κλιπ στερέωσης με βίδες σύσφιξης | |

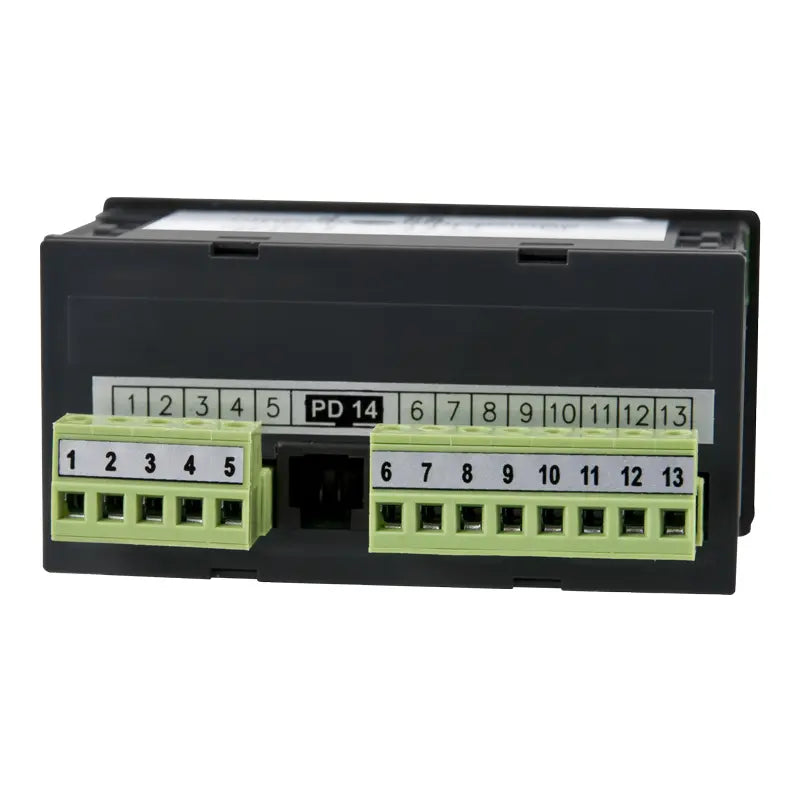

| Σύνδεση μέσω λωρίδας ακροδεκτών | |
|
Περίβλημα: στιβαρό πλαστικό |
|

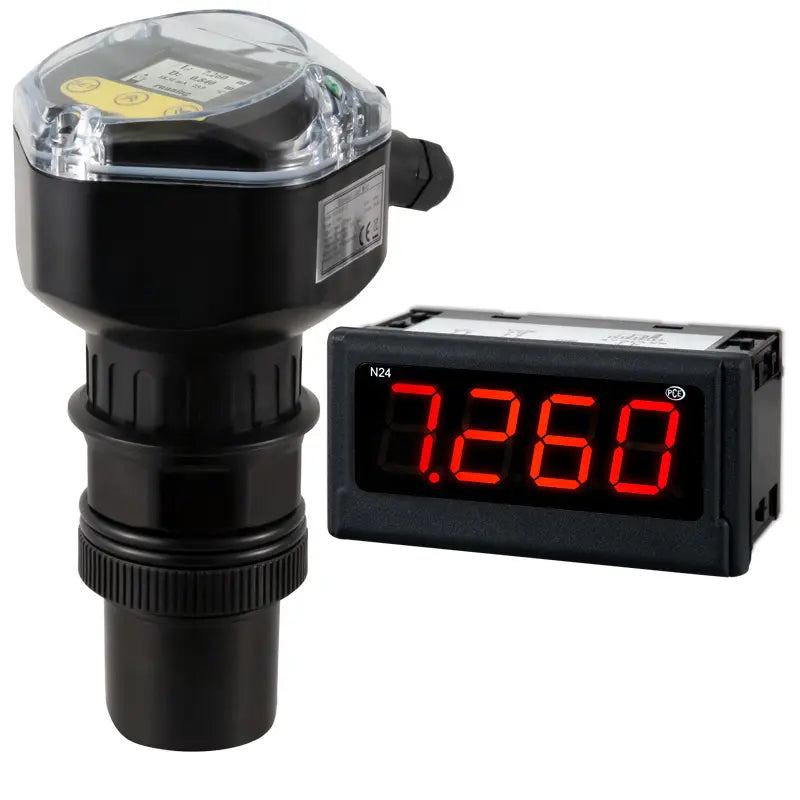

Μετρητής στάθμης υπερήχων με σήμα εξόδου 4 ... 20 mA και εξωτερική ψηφιακή οθόνη / Τεχνολογία σύνδεσης δύο καλωδίων / με ένδειξη θερμοκρασίας περιβάλλοντος / Με ένδειξη στάθμης πληρότητας και απόστασης / Βάθος μέτρησης 10 m / 32,8 ft
Ο δείκτης στάθμης υπερήχων είναι η ιδανική συσκευή μέτρησης για τον προσδιορισμό του επιπέδου πλήρωσης ενός σιλό. Χάρη στο σήμα εξόδου 4… 20 mA, το PCE-ULM 10-N24S μπορεί να συνδεθεί με το σύστημα ελέγχου της μονάδας. Αυτό επιτρέπει την περαιτέρω επεξεργασία του σήματος μέτρησης από τον μετρητή. Ο δείκτης στάθμης υπερήχων μπορεί να χρησιμοποιηθεί για να ελέγξει εάν ένα σιλό είναι ακόμα επαρκώς γεμάτο. Η υψηλή κλάση στεγανοποίησης IP66 εγγυάται τη στεγανότητα των ηλεκτρικών εξαρτημάτων σε περίπτωση διαρροής νερού.

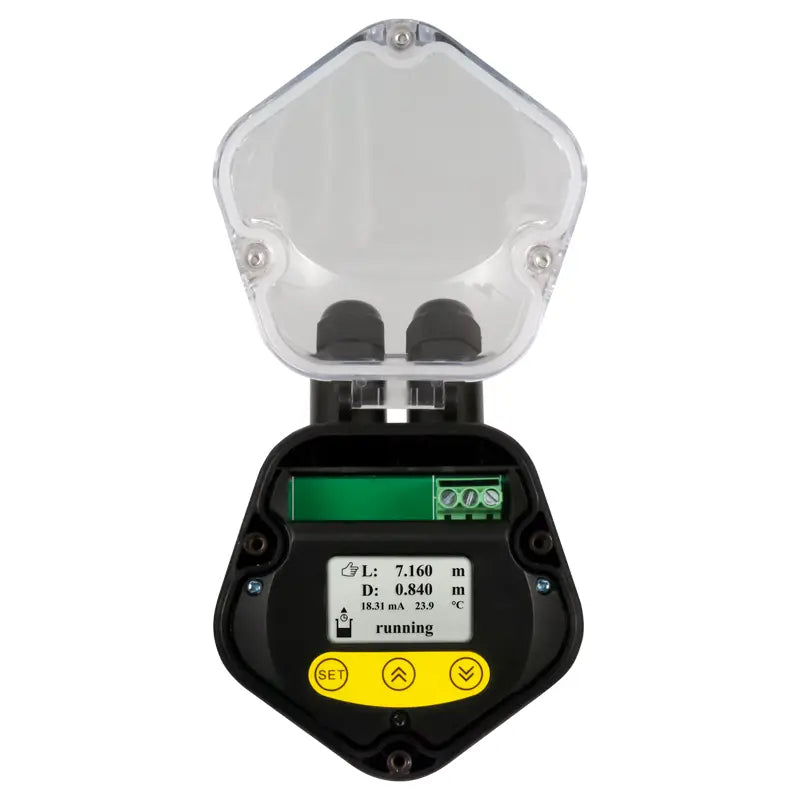

Ανάλογα με την εφαρμογή, ο μετρητής μπορεί να υποδεικνύει τη στάθμη ή την απόσταση μεταξύ του μέσου και του αισθητήρα ως μετρούμενη τιμή καθώς επίσης να μετράει και τη θερμοκρασία περιβάλλοντος. Επίσης, η δυνατότητα ελεύθερης κλιμάκωσης του σήματος εισόδου επιτρέπει μια πολύ ευέλικτη χρήση αυτού του δείκτη στάθμης. Το τρέχον αποτέλεσμα της μέτρησης είναι πολύ εύκολο να διαβαστεί χάρη στην μεγάλη οθόνη LED 4 ψηφίων.

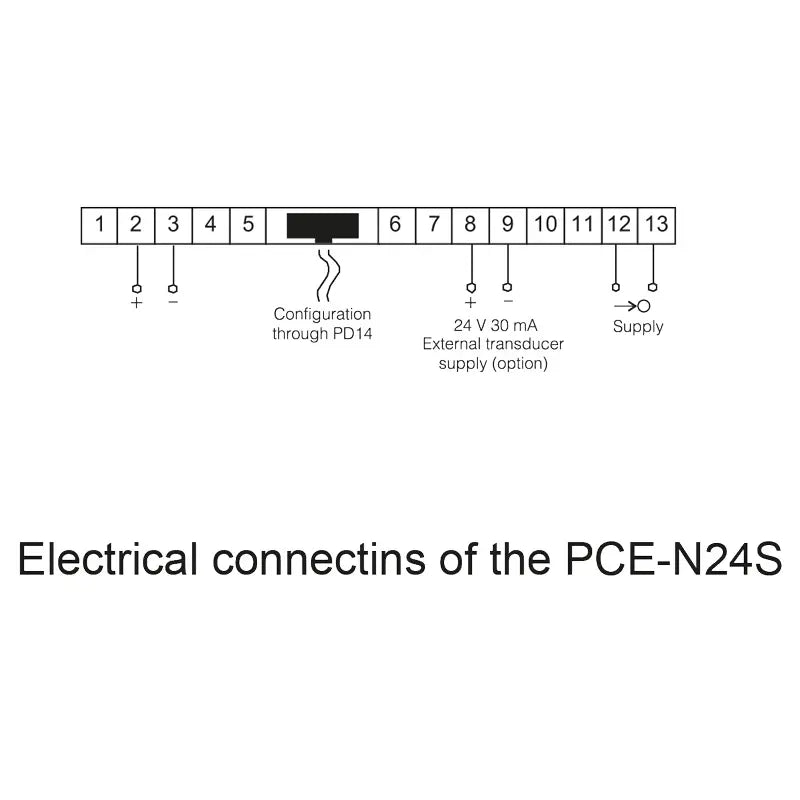

Η προαιρετική παροχή αισθητήρα 24 V επιτρέπει την απευθείας σύνδεση αισθητήρων ή πομπών 2 καλωδίων, γεγονός που απλοποιεί τη χρήση αυτού του μετρητή. Η διαμόρφωση πραγματοποιείται χρησιμοποιώντας το ελεύθερα διαθέσιμο λογισμικό LPCon. Με τη βοήθεια προγράμματος PD14, μπορείτε να κάνετε ρυθμίσεις ή να διαβάσετε απευθείας την ένδειξη. Οι ρυθμίσεις και η παραμετροποίηση που έχουν δημιουργηθεί με το λογισμικό μπορούν να αποθηκευτούν και να ανακληθούν ξανά.
Η προαιρετική παροχή αισθητήρα 24 V επιτρέπει την απευθείας σύνδεση αισθητήρων ή πομπών 2 καλωδίων, γεγονός που απλοποιεί τη χρήση αυτού του μετρητή. Η διαμόρφωση πραγματοποιείται χρησιμοποιώντας το ελεύθερα διαθέσιμο λογισμικό LPCon. Με τη βοήθεια προγράμματος PD14, μπορείτε να κάνετε ρυθμίσεις ή να διαβάσετε απευθείας την ένδειξη. Οι ρυθμίσεις και η παραμετροποίηση που έχουν δημιουργηθεί με το λογισμικό μπορούν να αποθηκευτούν και να ανακληθούν ξανά.
- Με οθόνη για ρύθμιση και ανάγνωση
- Σταθερό σπείρωμα σύνδεσης M60
- Κατηγορία προστασίας οθόνης IP66
- Μπορεί να συνδεθεί με κεντρικό σύστημα διαχείρισης και ελέγχου
- Για βάθος μέτρησης έως και 10 μέτρα / 32,8 ft
- Με ένδειξη θερμοκρασίας περιβάλλοντος
- Συμπεριλαβάνεται εξωτερική ψηφιακή οθόνη PCE-N24S:
- IP 65(αδιάβροχο) στο μπροστινό μέρος
- Για σήμα διεργασίας 4 ... 20 mA, 0 ... 10 V 0 ... 60 mV (επιλέξιμο)
- Σύνδεση μέσω βιδωτού ακροδέκτη
- Διαμόρφωση μέσω λογισμικού
- Ψηφιακή οθόνη LED 4 ψηφίων
Περιεχόμενο συσκευασίας
1 x Μετρητής στάθμης υπερήχων PCE-ULM-10-N24S
1 x Ενσωματωμένη οθόνη PCE-N24S
4 x Εξοπλισμός τοποθέτησης
1 x Φλάντζα
1 x Εγχειρίδιο οδηγιών
NB: The display is delivered in the selected configuration without scaling of the measurement signal. The programming adapter PCE-PD14 is required to scale the display device!
1 x Ενσωματωμένη οθόνη PCE-N24S
4 x Εξοπλισμός τοποθέτησης
1 x Φλάντζα
1 x Εγχειρίδιο οδηγιών
NB: The display is delivered in the selected configuration without scaling of the measurement signal. The programming adapter PCE-PD14 is required to scale the display device!
