Προβολέας Προφίλ (Profile Projector) Insize 150×50mm

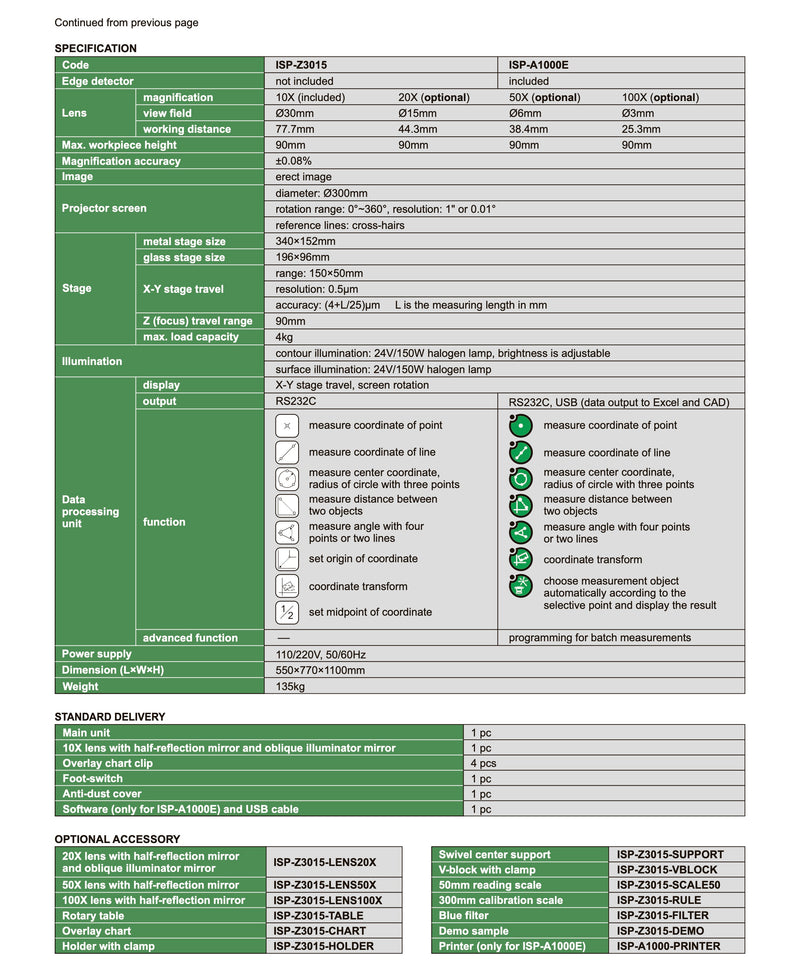

Τεχνικές Προδιαγραφές

• Τύπος: Profile Projector (προβολέας προφίλ) με οθόνη προβολής
• Οθόνη προβολής: διάμετρος Ø300mm
• Περιστροφή οθόνης: 0°~360°
• Ανάλυση περιστροφής οθόνης: 1″ ή 0.01°
• Γραμμές αναφοράς: σταυρός (cross-hairs)
• Εικόνα: όρθια (erect image)
• Μέγιστο ύψος τεμαχίου: 90mm
• Ακρίβεια μεγέθυνσης: ±0.08%
• Τράπεζα (stage): μεταλλική 340×152mm, γυάλινη 196×96mm
• Διαδρομή X-Y: 150×50mm
• Ανάλυση X-Y: 0.5μm
• Ακρίβεια X-Y: (4+L/25)μm (L: μήκος μέτρησης σε mm)
• Διαδρομή Z (εστίαση): 90mm
• Μέγιστο φορτίο τράπεζας: 4kg
• Φωτισμός: περιγράμματος 24V/150W halogen (ρυθμιζόμενη φωτεινότητα) & επιφανείας 24V/150W halogen
• Μονάδα ένδειξης/επεξεργασίας: εμφάνιση διαδρομής X-Y και περιστροφής οθόνης
• Έξοδος επικοινωνίας: RS232C
• Λειτουργίες μέτρησης (ενδεικτικά): συντεταγμένες σημείου/γραμμής, κέντρο & ακτίνα κύκλου από 3 σημεία, απόσταση μεταξύ 2 αντικειμένων, γωνία (4 σημεία ή 2 γραμμές), ορισμός αρχής/μεσαίου σημείου, μετασχηματισμός συντεταγμένων
• Τροφοδοσία: 110/220V, 50/60Hz
• Διαστάσεις (L×W×H): 550×770×1100mm
• Βάρος: 135kg

Περιγραφή

Ο Profile Projector είναι όργανο οπτικού ελέγχου και δισδιάστατης μέτρησης που προβάλλει το περίγραμμα ή/και την επιφάνεια ενός τεμαχίου σε οθόνη Ø300mm για έλεγχο διαστάσεων και γεωμετρίας. Χρησιμοποιείται για μετρήσεις συντεταγμένων, αποστάσεων, γωνιών, ακτίνων και κέντρων σε κατεργασμένα εξαρτήματα, εργαλεία κοπής, μικροεξαρτήματα και δείγματα ποιοτικού ελέγχου, με τράπεζα X-Y και ρυθμιζόμενο φωτισμό.
