Ίσιο Στέλεχος

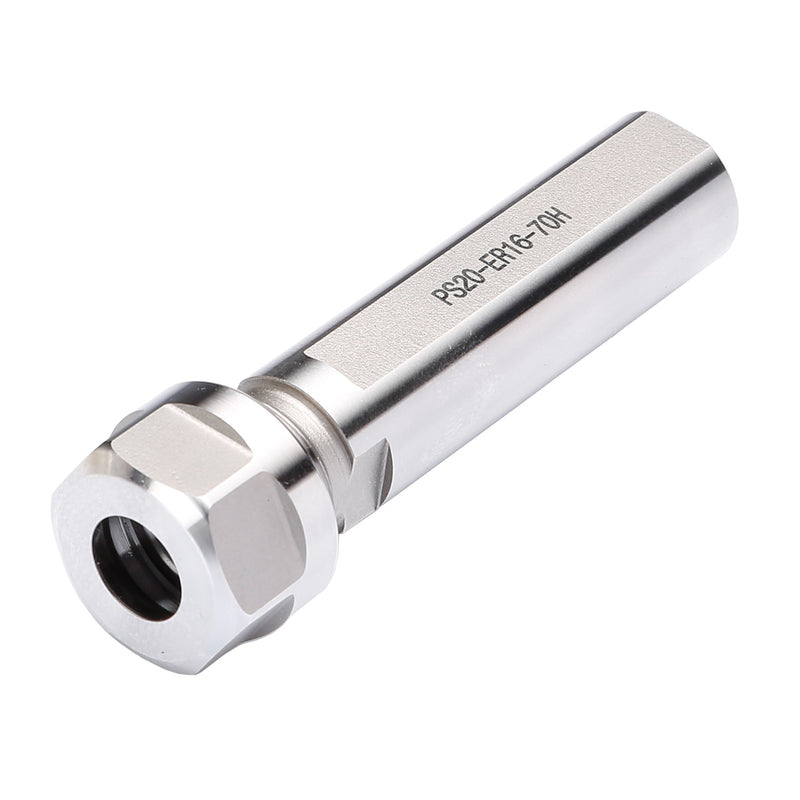

Τσοκ collet ER με ίσιο στέλεχος Kemmler KE-120.02.A

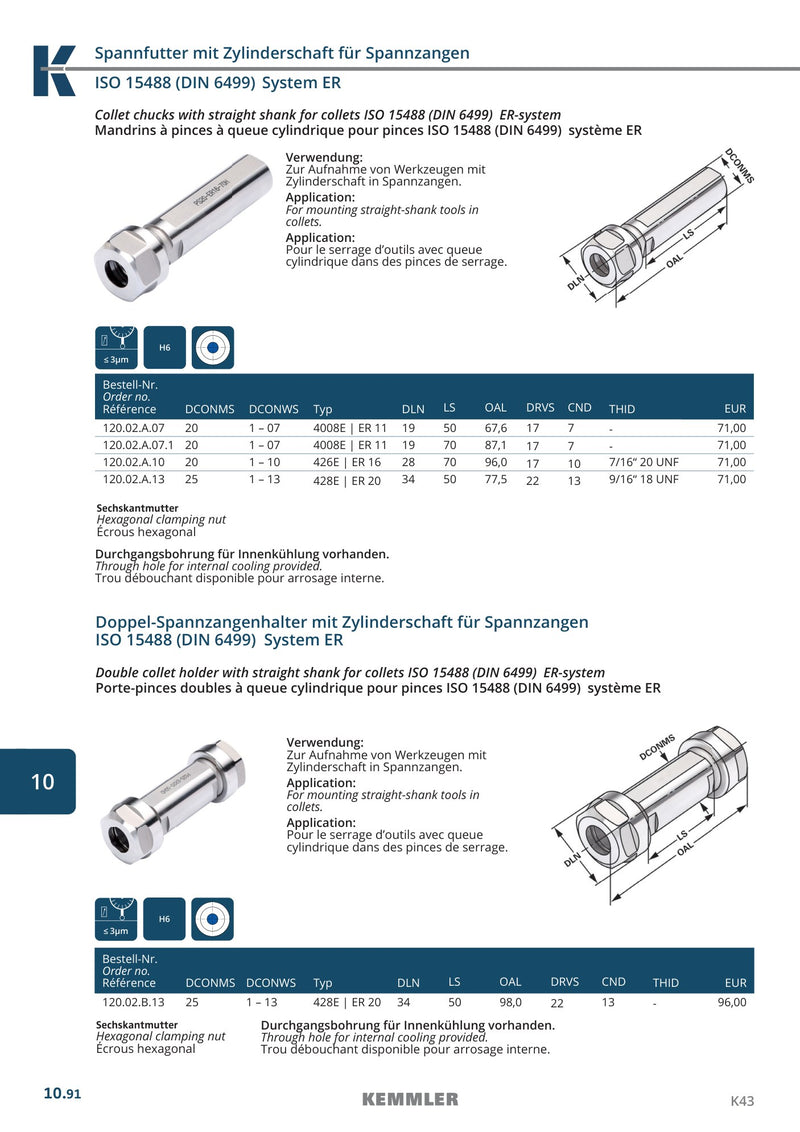

Τεχνικά χαρακτηριστικά KE-120.02.A (Kemmler) - Collet chucks with straight shank ER (σελ. 1)

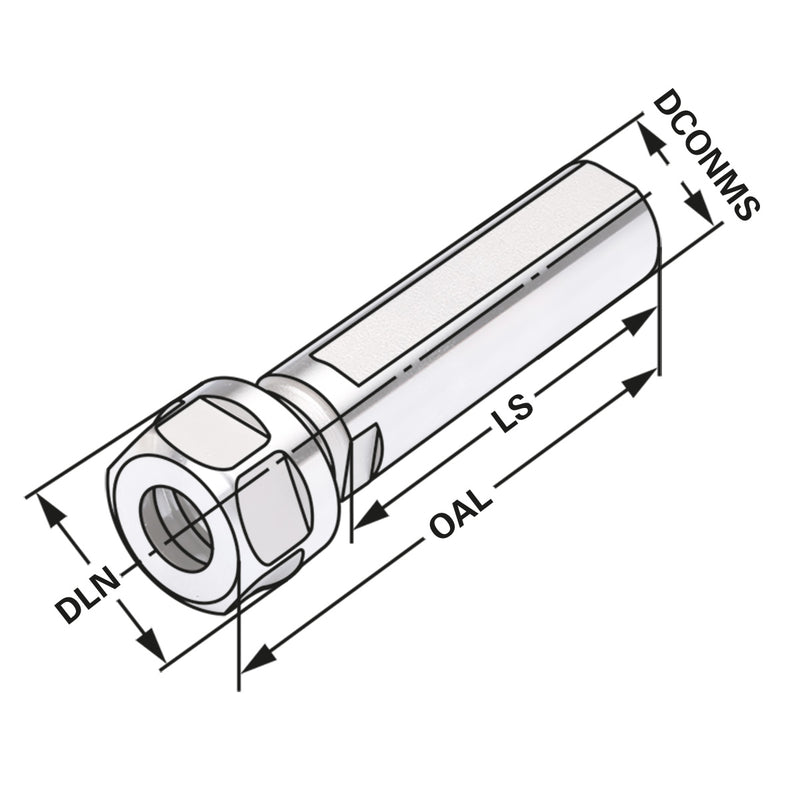

Διαστάσεις τσοκ collet ER KE-120.02.A (Kemmler): DCONMS, LS, OAL, DLN
Τσοκ collet ER με ίσιο στέλεχος Kemmler KE-120.02.A
Τεχνικά χαρακτηριστικά KE-120.02.A (Kemmler) - Collet chucks with straight shank ER (σελ. 1)
Διαστάσεις τσοκ collet ER KE-120.02.A (Kemmler): DCONMS, LS, OAL, DLN

Διαθεσιμότητα & τιμή

4 κωδικοί

Κωδικός Collet DCONMS (mm) LS (mm) Διαθεσιμότητα χωρίς ΦΠΑμε ΦΠΑ Καλάθι
KE-120.02.A.07 ER11 20 50 1 μήνας
€71,00
€88,04
0
KE-120.02.A.07.1 ER11 20 70 1 μήνας
€71,00
€88,04
0
KE-120.02.A.10 ER16 20 70 1 μήνας
€71,00
€88,04
0
KE-120.02.A.13 ER20 25 50 1 μήνας
€71,00
€88,04
0

Περιγραφή

Τεχνικές Προδιαγραφές

  • Τύπος: Τσοκ collet ER με ίσιο (κυλινδρικό) στέλεχος
  • Collet: ER11 / ER16 / ER20 (ISO 15488 - DIN 6499)
  • Εύρος σύσφιξης DCONWS (mm): 1-7 (ER11) / 1-10 (ER16) / 1-13 (ER20)
  • DCONMS (mm): 20 / 25, ανοχή H6
  • Ακρίβεια περιστροφής (runout): ≤ 3 μm
  • LS (mm): 50 / 70
  • OAL (mm): 67,6 / 87,1 / 96,0 / 77,5
  • DLN (mm): 19 (ER11) / 28 (ER16) / 34 (ER20)
  • DRVS - κλειδί (mm): 17 / 22
  • Σπείρωμα THID: 7/16" 20 UNF (ER16) / 9/16" 18 UNF (ER20)
  • Παξιμάδι: Εξάγωνο παξιμάδι σύσφιξης (περιλαμβάνεται)
  • Ψύξη: Διαμπερής οπή για εσωτερική ψύξη

Περιγραφή

Τσοκ collet ER της Kemmler με ίσιο στέλεχος ανοχής H6, για τη συγκράτηση εργαλείων με κυλινδρικό στέλεχος μέσω collets ER (ISO 15488 / DIN 6499), με ακρίβεια περιστροφής ≤ 3 μm. Τοποθετείται σε υποδοχές ίσιου στελέχους (π.χ. τσοκ Weldon, hydraulic ή shrink fit) ως προέκταση ή για πρόσβαση σε δύσκολα σημεία. Διαθέτει διαμπερή οπή για εσωτερική ψύξη και παραδίδεται με εξάγωνο παξιμάδι σύσφιξης.

Τεχνικά Φυλλάδια 6

Datasheet Τεχνικά χαρακτηριστικά KE-120.02.A (Kemmler) - Collet chucks with straight shank ER Τεχνικό φυλλάδιο Datasheet 2D σχέδιο KE-120.02.A.07 (Kemmler) ER11 - 50 - Ø20 Τεχνικό φυλλάδιο Datasheet 2D σχέδιο KE-120.02.A.07.1 (Kemmler) ER11 - 70 - Ø20 Τεχνικό φυλλάδιο Datasheet 2D σχέδιο KE-120.02.A.10 (Kemmler) ER16 - 70 - Ø20 Τεχνικό φυλλάδιο Datasheet 2D σχέδιο KE-120.02.A.13 (Kemmler) ER20 - 50 - Ø25 Τεχνικό φυλλάδιο Κατάλογος Πλήρης κατάλογος κατασκευαστή
