ΚΩΔ.PCE-TDS 200+ S
ΚΩΔ.PCE-TDS 200+ S
Ροόμετρο Υπερήχων Ø20-720 mm + Θερμόμετρα
- Εύρος μέτρησης ±32 m/s
- Επαναληψιμότητα ±0,5 % της ένδειξης
- Μνήμη 32 GB, 10 εκατομμύρια σημεία
- Μέτρηση ποσότητας θερμότητας
- Έγχρωμη οθόνη LC 2,8"
- Προαιρετικό πιστοποιητικό βαθμονόμησης ISO ή DAkkS
Διαθεσιμότητα & τιμή
5 κωδικοί
| Κωδικός | Διάμετρος Σωλήνα (mm) | Περιλαμβάνει | Αισθητήρες | Διαθεσιμότητα | χωρίς φόρους | Διακρίβωση | Καλάθι |
|---|---|---|---|---|---|---|---|
| PCE-TDS 200+ S | 20-108 | 2 Θερμόμετρα TF-RA330 | S |
€3.507,00
|
|||
| PCE-TDS 200+ SM | 20-720 | 2 Θερμόμετρα TF-RA330 | S + M |
€3.754,00
|
|||
| PCE-TDS 200+ M | 57-720 | 2 Θερμόμετρα TF-RA330 | M |
€3.507,00
|
|||
| PCE-TDS 200+ ML | 57-6000 | 2 Θερμόμετρα TF-RA330 | M + L |
€3.968,00
|
|||
| PCE-TDS 200+ L | 300-6000 | 2 Θερμόμετρα TF-RA330 | L |
€3.614,00
|
Περιγραφή
- Εύρος μέτρησης ±32 m/s
- Επαναληψιμότητα ±0,5 % της ένδειξης
- Μνήμη 32 GB, 10 εκατομμύρια σημεία
- Μέτρηση ποσότητας θερμότητας
- Έγχρωμη οθόνη LC 2,8"
- Προαιρετικό πιστοποιητικό βαθμονόμησης ISO ή DAkkS

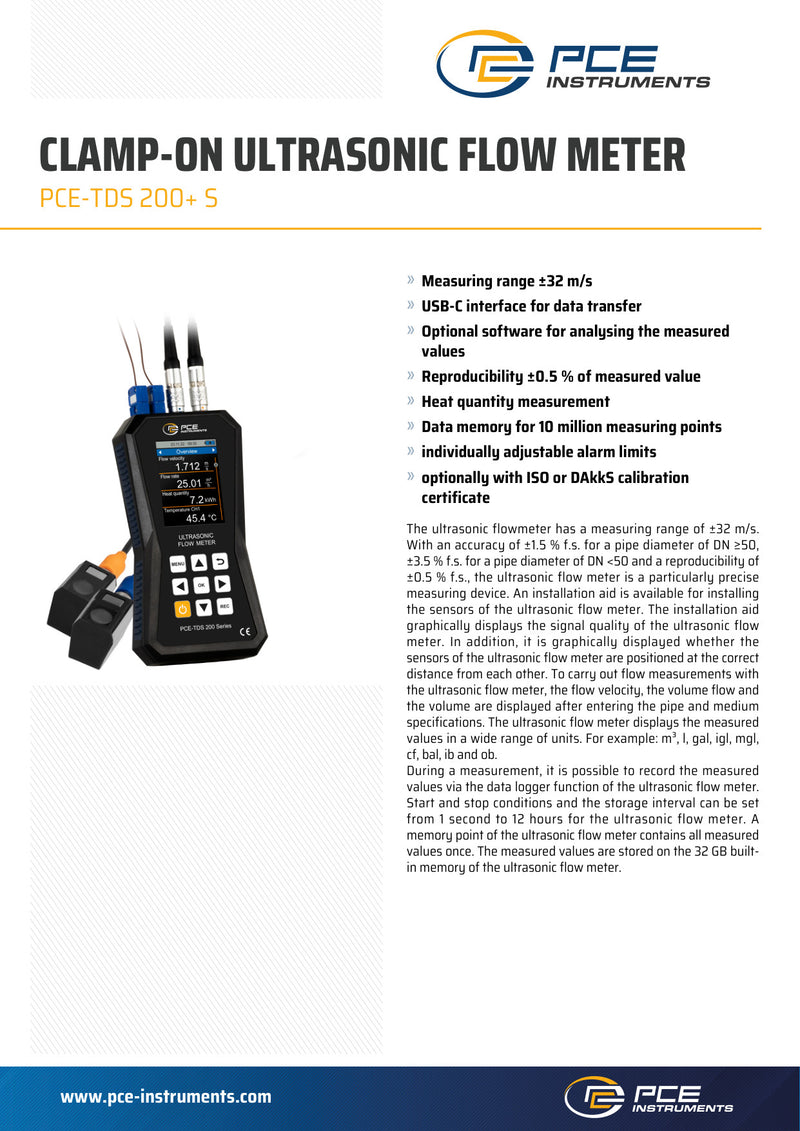

Το PCE-TDS 200+ S είναι ροόμετρο υπερήχων εξωτερικής τοποθέτησης (clamp-on) για όλα τα μέσα. Μετρά ταχύτητα ροής με εύρος μέτρησης ±32 m/s. Αφού δώσετε τα στοιχεία σωλήνα και μέσου, δείχνει ταχύτητα ροής, παροχή όγκου και όγκο. Η ακρίβεια είναι ±1,5 % της ένδειξης για DN ≥50 και ±3,5 % της ένδειξης για DN <50. Η επαναληψιμότητα είναι ±0,5 % της ένδειξης. Ο βοηθός τοποθέτησης δείχνει γραφικά την ποιότητα σήματος και αν οι αισθητήρες απέχουν σωστά. Μονάδες όγκου: m³, l, gal, igl, mgl, cf, bal, ib, ob. Ανάλογα με το μοντέλο, συνοδεύεται από ένα ή δύο ζεύγη αισθητήρων: S για DN 15 ... 100 / 20 ... 108 mm (45 x 30 x 30 mm), M για DN 50 ... 700 / 57 ... 720 mm και L για DN 300 ... 6000 (91 x 52 x 44 mm). Στερεώνονται με μαγνήτες σε σιδηρούχους σωλήνες ή με λυόμενα δεματικά. Οι αισθητήρες S και M αντέχουν -30 ... 160 °C.
Το καταγραφικό αποθηκεύει όλες τις μετρούμενες τιμές με διάστημα 1 s έως 12 h, με ρυθμιζόμενες συνθήκες έναρξης και διακοπής. Η εσωτερική μνήμη 32 GB χωράει 10 εκατομμύρια σημεία μέτρησης. Το προαιρετικό λογισμικό διαβάζει τα δεδομένα, τα δείχνει σε πίνακες και γραφήματα, εξάγει αρχεία .csv και δημιουργεί αναφορά PDF. Ρυθμίζει επίσης το όργανο και δίνει ζωντανή προβολή των τιμών. Με δύο θερμοστοιχεία στην προσαγωγή και την επιστροφή (περιλαμβάνονται στο PCE-TDS 200+), το όργανο υπολογίζει την ποσότητα θερμότητας από τη διαφορά θερμοκρασίας και την παροχή. Μπορεί να δείχνει ταυτόχρονα και το κόστος ανά μονάδα θερμότητας, π.χ. στον έλεγχο συστημάτων θέρμανσης. Έχει έγχρωμη οθόνη LC 2,8". Προαιρετικά διατίθεται πιστοποιητικό βαθμονόμησης ISO ή DAkkS.
Κύρια Χαρακτηριστικά
- Ακρίβεια ±1,5 % (DN ≥50) / ±3,5 % (DN <50)
- Θύρα USB-C για μεταφορά δεδομένων
- Προαιρετικό λογισμικό: ανάλυση, εξαγωγή CSV, αναφορά PDF
- Καταγραφικό με διάστημα 1 s έως 12 h
- Ρυθμιζόμενα όρια συναγερμού, οπτικός και ηχητικός
- Βοηθός τοποθέτησης: ποιότητα σήματος και απόσταση αισθητήρων
- Αισθητήρες με μαγνήτες και λυόμενα δεματικά καλωδίων

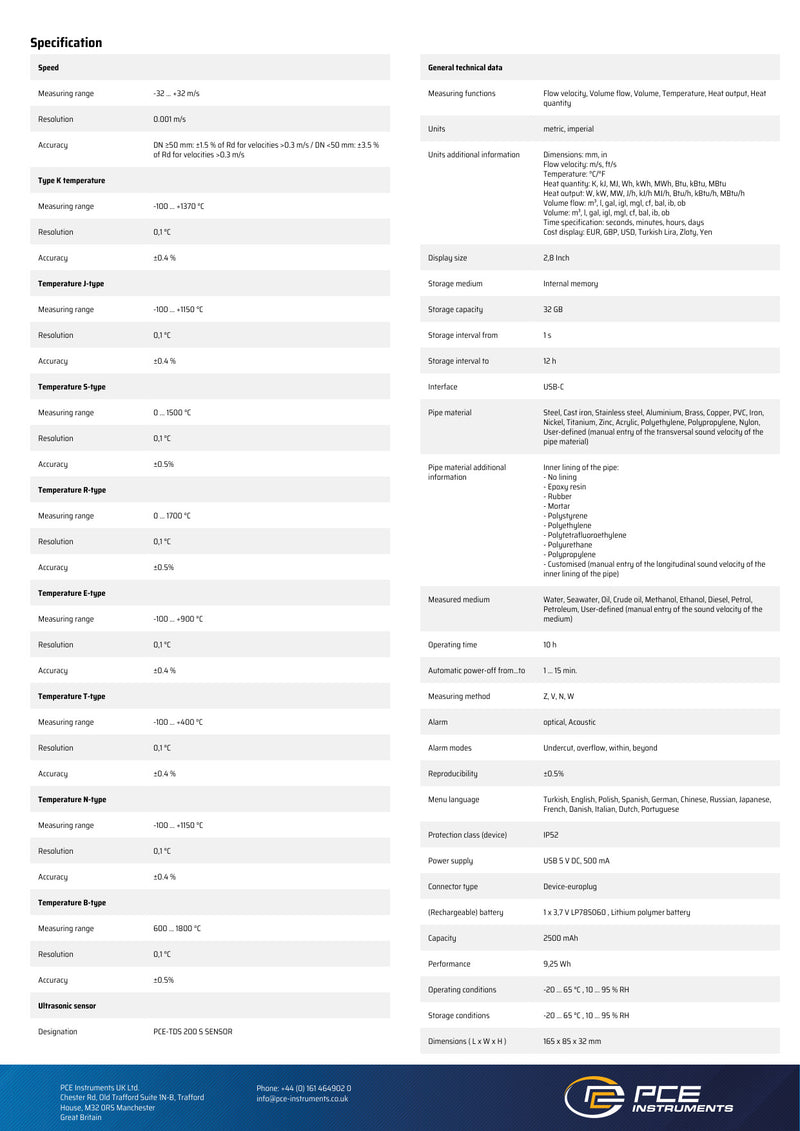

Τεχνικά Χαρακτηριστικά
| Μέτρηση ροής | |
|---|---|
| Εύρος μέτρησης | -32 ... +32 m/s |
| Ανάγνωση | 0,001 m/s |
| Ακρίβεια | DN ≥50 mm: ±1,5 % της ένδειξης για ταχύτητες >0,3 m/s / DN <50 mm: ±3,5 % της ένδειξης για ταχύτητες >0,3 m/s |
| Επαναληψιμότητα | ±0,5 % της ένδειξης |
| Μέσα | όλα τα υγρά με προσμείξεις <5 % |
| Μέτρηση θερμοκρασίας | |
| Εύρος μέτρησης τύπου K | -100 ... +1.370 °C |
| Ακρίβεια τύπου K | ±(0,4 % + 1 °C) |
| Εύρος μέτρησης τύπου J | -100 ... +1.150 °C |
| Ακρίβεια τύπου J | ±(0,4 % + 1 °C) |
| Εύρος μέτρησης τύπου S | 0 ... 1.500 °C |
| Ακρίβεια τύπου S | ±(0,5 % + 3 °C) |
| Εύρος μέτρησης τύπου R | 0 ... 1.700 °C |
| Ακρίβεια τύπου R | ±(0,5 % + 3 °C) |
| Εύρος μέτρησης τύπου E | -100 ... +900 °C |
| Ακρίβεια τύπου E | ±(0,4 % + 1 °C) |
| Εύρος μέτρησης τύπου T | -100 ... +400 °C |
| Ακρίβεια τύπου T | ±(0,4 % + 1 °C) |
| Εύρος μέτρησης τύπου N | -100 ... +1.150 °C |
| Ακρίβεια τύπου N | ±(0,4 % + 1 °C) |
| Εύρος μέτρησης τύπου B | 600 ... 1.800 °C |
| Ακρίβεια τύπου B | ±(0,5 % + 3 °C) |
| Ανάγνωση (όλοι οι τύποι θερμοστοιχείων) | 0,1 °C |
| Αισθητήρας υπερήχων | |
| Συχνότητα αισθητήρα | 1 MHz |
| Θερμοκρασία λειτουργίας αισθητήρα (θερμοκρασία υγρού) | -30 ... 160 °C |
| Μήκος καλωδίου αισθητήρα | 5 m |
| Γενικά τεχνικά χαρακτηριστικά | |
| Λειτουργίες μέτρησης | Ταχύτητα ροής, Παροχή όγκου, Όγκος, Θερμοκρασία, Θερμική ισχύς, Ποσότητα θερμότητας |
| Μονάδες | μετρικές, αγγλοσαξονικές |
| Μονάδες – πρόσθετες πληροφορίες | Διαστάσεις: mm, in Ταχύτητα ροής: m/s, ft/s Θερμοκρασία: °C/°F Ποσότητα θερμότητας: J, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Θερμική ισχύς: W, kW, MW, J/h, kJ/h, MJ/h, Btu/h, kBtu/h, MBtu/h Παροχή όγκου: m³, l, gal, igl, mgl, cf, bal, ib, ob (ανά δευτερόλεπτο, λεπτό, ώρα, ημέρα) Όγκος: m³, l, gal, igl, mgl, cf, bal, ib, ob Εμφάνιση κόστους: EUR, GBP, USD, τουρκική λίρα, ζλότι, γουάν |
| Οθόνη | Έγχρωμη οθόνη LC 2,8" |
| Μέσο αποθήκευσης | Εσωτερική μνήμη |
| Καταγραφικό | Χωρητικότητα μνήμης 32 GB / 100 καταγραφές με έως 100.000 σημεία η καθεμία |
| Διάστημα αποθήκευσης | 1 s ... 12 h |
| Διασύνδεση | USB-C |
| Υλικό σωλήνα | Χάλυβας, Χυτοσίδηρος, Ανοξείδωτος χάλυβας, Αλουμίνιο, Ορείχαλκος, Χαλκός, PVC, Σίδηρος, Νικέλιο, Τιτάνιο, Ψευδάργυρος, Ακρυλικό, Πολυαιθυλένιο, Πολυπροπυλένιο, Νάιλον, Ορισμός χρήστη (χειροκίνητη εισαγωγή της εγκάρσιας ταχύτητας ήχου του υλικού σωλήνα) |
| Εσωτερική επένδυση σωλήνα | Χωρίς επένδυση, Εποξειδική ρητίνη, Καουτσούκ, Κονίαμα, Πολυστυρένιο, Πολυαιθυλένιο, Πολυτετραφθοροαιθυλένιο, Πολυουρεθάνη, Πολυπροπυλένιο, Ορισμός χρήστη (χειροκίνητη εισαγωγή της διαμήκους ταχύτητας ήχου της εσωτερικής επένδυσης του σωλήνα) |
| Μετρούμενο μέσο | Νερό, Θαλασσινό νερό, Λάδι, Αργό πετρέλαιο, Μεθανόλη, Αιθανόλη, Ντίζελ, Βενζίνη, Πετρέλαιο, Ορισμός χρήστη (χειροκίνητη εισαγωγή της ταχύτητας ήχου του μέσου) |
| Χρόνος λειτουργίας | περίπου 8 ... 10 h (ανάλογα με τη φωτεινότητα της οθόνης) |
| Αυτόματη απενεργοποίηση | 1 min, 5 min ή 15 min, ή απενεργοποιημένη |
| Μέθοδος μέτρησης | Z, V, N, W |
| Συναγερμός | οπτικός, ηχητικός |
| Λειτουργίες συναγερμού | Απενεργοποιημένος, Πάνω από όριο, Κάτω από όριο, Εντός παραθύρου, Εκτός παραθύρου (αντίστροφο παράθυρο) |
| Γλώσσα μενού | Αγγλικά, Γερμανικά, Γαλλικά, Ισπανικά, Ιταλικά, Ολλανδικά, Πορτογαλικά, Τουρκικά, Πολωνικά, Ρωσικά, Κινεζικά, Δανικά, Ιαπωνικά |
| Βαθμός προστασίας (όργανο) | IP52 |
| Τροφοδοσία | Εσωτερική: επαναφορτιζόμενη μπαταρία LiPo (3,7 V, 2.500 mAh) / Εξωτερική: USB 5 VDC, 500 mA |
| Επαναφορτιζόμενη μπαταρία | 1 x 3,7 V LP785060, μπαταρία πολυμερών λιθίου |
| Ενέργεια μπαταρίας | 9,25 Wh |
| Βύσμα τροφοδοτικού | Europlug |
| Συνθήκες λειτουργίας | -20 ... 65 °C, 10 ... 95 % RH, χωρίς συμπύκνωση |
| Συνθήκες αποθήκευσης | -20 ... 65 °C, 10 ... 95 % RH, χωρίς συμπύκνωση |
| Διαστάσεις οργάνου χειρός (Μ x Π x Υ) | 165 x 85 x 32 mm |
| Βάρος οργάνου χειρός | 263,5 g |
Περιεχόμενο Συσκευασίας
- 1×ροόμετρο υπερήχων
- 2×αισθητήρας θερμοκρασίας TF-RA330
- 2×καλώδιο σύνδεσης 5 m
- 2×λυόμενο δεματικό καλωδίων
- 1×τροφοδοτικό
- 1×καλώδιο USB-C
- 1×γέλη επαφής υπερήχων
- 1×μετροταινία PCE
- 1×πλαστική βαλίτσα
- 1×εγχειρίδιο οδηγιών
