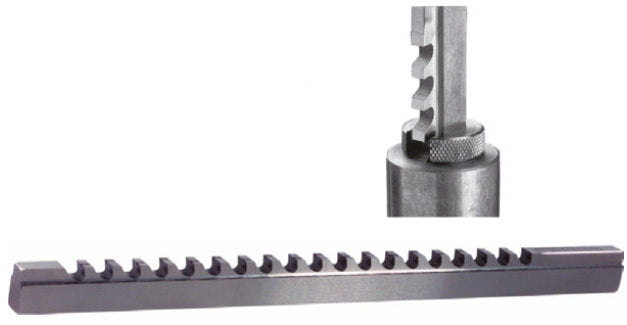

Προδιαγραφές (Keyway Broach)
-
Σχεδίαση:
- Γεωμετρία δοντιών και λείανση για καθαρή επιφάνεια.
- Ανοχή: JS 9.
- Παράδοση με ρυθμιζόμενες σφήνες (π.χ., για 3 διαδρομές, περιλαμβάνονται 2 σφήνες).
- Καθοδηγητικά δακτυλίδια: Βλέπε κωδικό 115700.
-
Χρήση:
Για κατασκευή κλειδοχαράξεων σύμφωνα με το DIN 6885. Κατάλληλο για χρήση σε μηχανικά πρεσαριστήρια ή υδραυλικά πρεσαριστήρια.
Πίνακας Διαστάσεων
Κύρια χαρακτηριστικά:
- Υλικό: HSS (Ταχυχάλυβας).
-
Διαθέσιμα μεγέθη:
- Πλάτος Keyway: Από 2 mm έως 18 mm.
- Δύναμη πρεσαρίσματος: Από 2.300 N έως 55.000 N.
- Διαδρομές (κύκλοι): Από 1 έως 4.
- Πάχος προσθηκών: Από 0,787 mm έως 1,575 mm.
Παράδειγμα:
-
Κωδικός: 115500 3/1
- Πλάτος Keyway: 3 mm.
- Μήκος: 133 mm.
- Διάμετρος οπής: 6-10 mm.
- Δύναμη πρεσαρίσματος: 3.300 N.
- Κύκλοι: 2.
| Κωδικός | Πλάτος x Βάθος | Για Διάμετρο mm | Διαθεσιμότητα | Τιμή χωρίς ΦΠΑ | Καλάθι |
|---|---|---|---|---|---|
| 115500 2/1 | 2x2 | 6-10 | Κατόπιν Παραγγελίας |
€199,00
|
|
| 115500 3/1 | 3x3 | 6-10 | Κατόπιν Παραγγελίας |
€199,00
|
|
| 115500 4/2 | 4x4 | 11-19 | Κατόπιν Παραγγελίας |
€234,00
|
|
| 115500 5/2 | 5x5 | 11-19 | Κατόπιν Παραγγελίας |
€234,00
|
|
| 115500 5/3 | 5x5 | 17-36 | Κατόπιν Παραγγελίας |
€281,00
|
|
| 115500 6/3 | 6x6 | 17-36 | Κατόπιν Παραγγελίας |
€281,00
|
|
| 115500 8/3 | 8x7 | 17-36 | Κατόπιν Παραγγελίας |
€281,00
|
|
| 115500 10/4 | 10x8 | 32-56 | Κατόπιν Παραγγελίας |
€398,00
|
|
| 115500 12/4 | 12x8 | 32-56 | Κατόπιν Παραγγελίας |
€402,00
|
|
| 115500 14/4 | 14x9 | 32-56 | Κατόπιν Παραγγελίας |
€402,00
|
|
| 115500 16/5 | 16x10 | 52-72 | Κατόπιν Παραγγελίας |
€699,00
|
|
| 115500 18/5 | 18x11 | 52-72 | Κατόπιν Παραγγελίας |
€699,00
|
