Τεχνικές Προδιαγραφές
- Πρότυπο: ISO 7388-3 (πρώην DIN 69872 B)
- Μορφή: AF, στεγανή χωρίς οπή διέλευσης ψυκτικού
- Σπείρωμα (CRKS): M16, M24
- Γωνία κεφαλής (BHTA): 15°
- Εκτέλεση: πάντα με O-Ring
- Εφαρμογή: εργαλειοφορείς με κώνο ISO 7388-1 (πρώην DIN 69871)
Περιγραφή
Ο πείρος έλξης (pull stud / retention knob) Form AF βιδώνεται στο πίσω μέρος του εργαλειοφορέα και επιτρέπει στον μηχανισμό σύσφιξης της ατράκτου να τραβήξει και να συγκρατήσει τον κώνο.
Σε αντίθεση με τη μορφή AD, η μορφή AF είναι στεγανή: δεν διαθέτει κεντρική οπή διέλευσης, και επομένως χρησιμοποιείται όπου δεν υπάρχει εσωτερική παροχή ψυκτικού υγρού. Το O-Ring στεγανοποιεί τη σύνδεση και περιορίζει την είσοδο ρύπων στην περιοχή σύσφιξης. Κάθε κωδικός διατίθεται μόνο σε εκτέλεση με O-Ring.

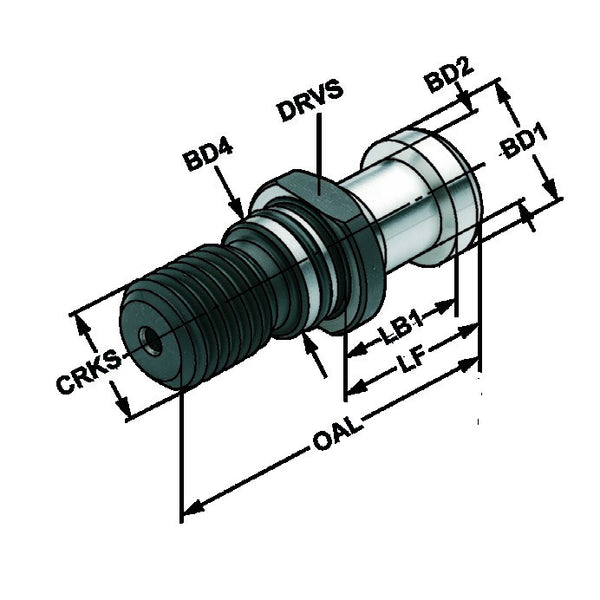

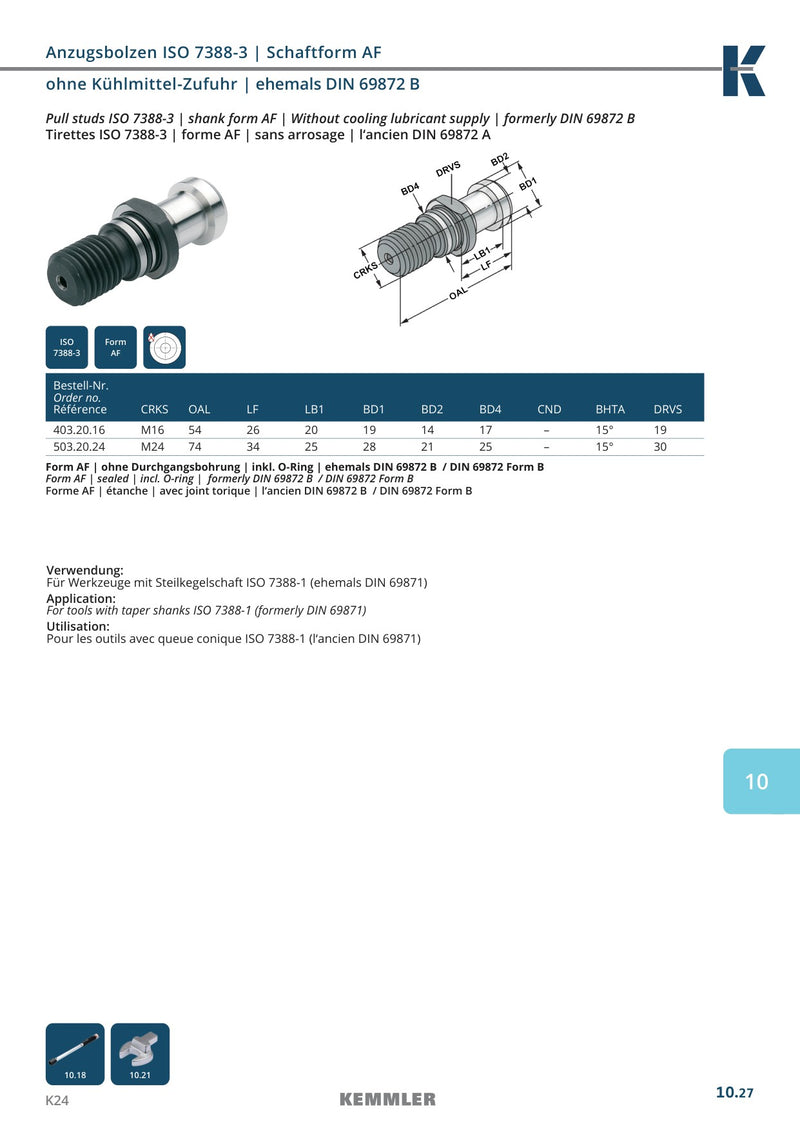

Επιλέξτε το σπείρωμα (CRKS) που αντιστοιχεί στον εργαλειοφορέα σας: M16 για SK40 και M24 για SK50. Οι πλήρεις διαστάσεις κάθε κωδικού φαίνονται στον πίνακα παραλλαγών και στο τεχνικό σχέδιο.
| Κωδικός | CRKS | LFmm | BD1mm | BHTA | O-Ring | Διαθεσιμότητα | Τιμή χωρίς ΦΠΑ | Τιμή με ΦΠΑ | Καλάθι |
|---|---|---|---|---|---|---|---|---|---|
| KE-403.20.16 | M16 | 26 | 19 | 15° | with O-Ring |
€8,00
|
€9,92
|
||
| KE-503.20.24 | M24 | 34 | 28 | 15° | with O-Ring |
€9,00
|
€11,16
|
