Τεχνικές Προδιαγραφές
- Τύπος: Pull stud (Anzugsbolzen) μορφής JF για MAS BT
- Πρότυπο: ISO 7388-3
- Πρώην πρότυπο/αναφορά: JIS B 6339 (MAS 403 BT)
- Παροχή ψυκτικού: χωρίς παροχή ψυκτικού/λιπαντικού (without cooling lubricant supply)
- Κατασκευή μορφής JF: sealed, χωρίς διαμπερή οπή, χωρίς O-ring
- Εφαρμογή: για εργαλεία με κωνικό στέλεχος ISO 7388-2 (πρώην JIS B 6339 MAS-BT)

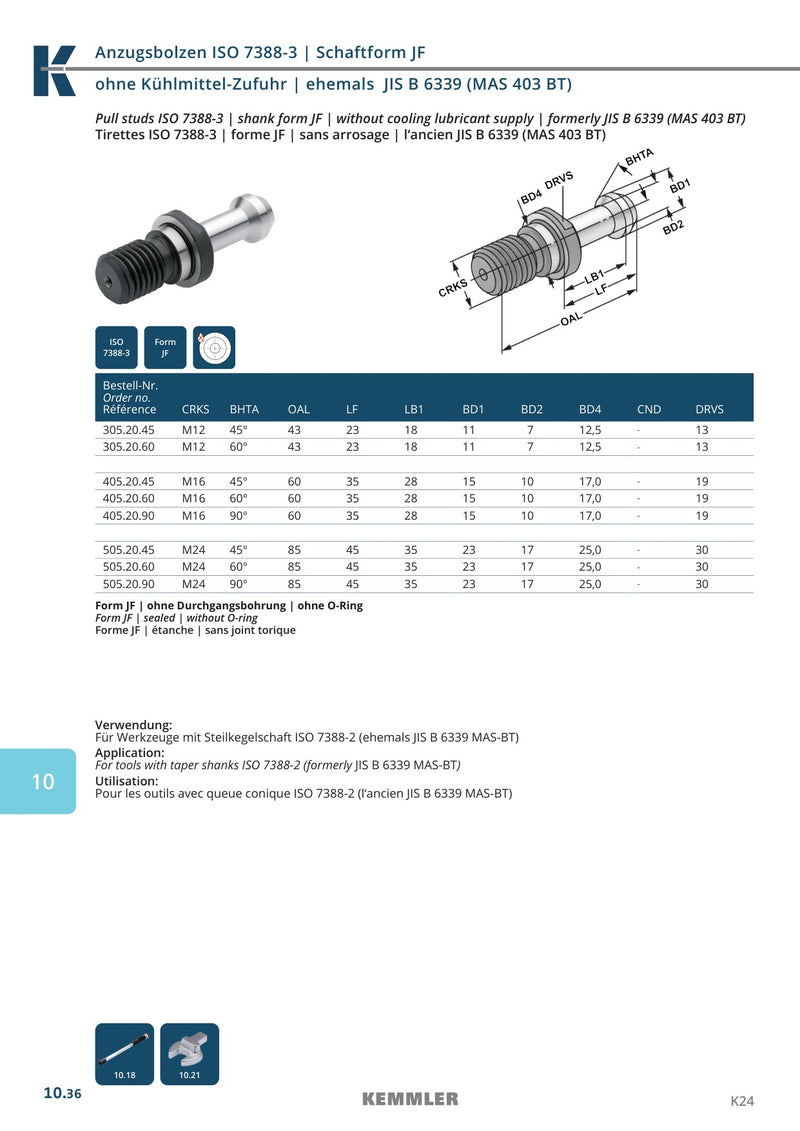

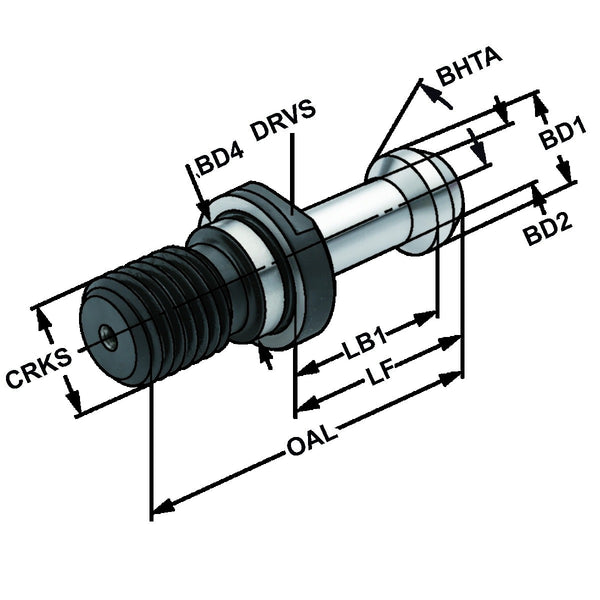

- Διαστάσεις: σύμφωνα με τις παραμέτρους CRKS, BHTA, OAL (mm) (όπως ορίζονται στον πίνακα/σχέδιο του κατασκευαστή)
Περιγραφή
Pull stud μορφής JF για κώνους MAS BT, σύμφωνα με ISO 7388-3. Χρησιμοποιείται για τη σύσφιξη/έλξη του κωνικού στελέχους (ISO 7388-2) από τον μηχανισμό έλξης της ατράκτου σε εργαλειομηχανές. Η έκδοση είναι sealed, χωρίς διαμπερή οπή και χωρίς O-ring, και δεν υποστηρίζει παροχή ψυκτικού/λιπαντικού μέσω του pull stud.
| Κωδικός | CRKS | LFmm | BD1mm | BHTA | O-Ring | Διαθεσιμότητα | Τιμή χωρίς ΦΠΑ | Τιμή με ΦΠΑ | Καλάθι |
|---|---|---|---|---|---|---|---|---|---|
| KE-405.20.60 | M16 | 35 | 15 | 60° | without O-Ring |
€7,00
|
€8,68
|
||
| KE-405.20.45 | M16 | 35 | 15 | 45° | without O-Ring |
€7,00
|
€8,68
|
||
| KE-405.20.90 | M16 | 35 | 15 | 90° | without O-Ring |
€7,00
|
€8,68
|
||
| KE-305.20.60 | M12 | 23 | 11 | 60° | without O-Ring |
€7,00
|
€8,68
|
||
| KE-305.20.45 | M12 | 23 | 11 | 45° | without O-Ring |
€7,00
|
€8,68
|
||
| KE-505.20.60 | M24 | 45 | 23 | 60° | without O-Ring |
€8,00
|
€9,92
|
||
| KE-505.20.45 | M24 | 45 | 23 | 45° | without O-Ring |
€8,00
|
€9,92
|
||
| KE-505.20.90 | M24 | 45 | 23 | 90° | without O-Ring |
€8,00
|
€9,92
|
