Πλάκες Εφαρμογής

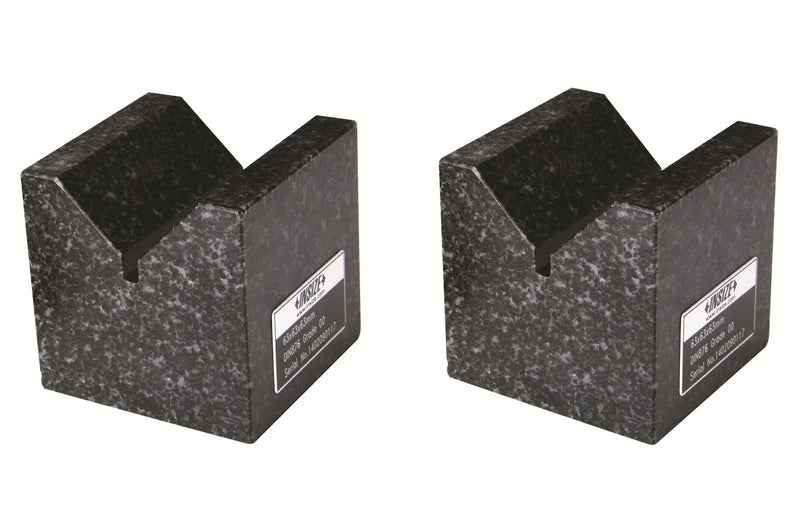

Ζευγάρι γρανιτένια V-Block Insize 6897, μαύρες πλάκες εφαρμογής με εγκοπή V και ετικέτα Insize
Τεχνικά χαρακτηριστικά 6897 - Γρανιτένια - V-Block Ζευγάρι
Ζευγάρι γρανιτένια V-Block Insize 6897, μαύρες πλάκες εφαρμογής με εγκοπή V και ετικέτα Insize
Τεχνικά χαρακτηριστικά 6897 - Γρανιτένια - V-Block Ζευγάρι

Διαθεσιμότητα & τιμή

2 κωδικοί

Κωδικός Διαστάσεις (mm) Διαθεσιμότητα χωρίς ΦΠΑμε ΦΠΑ Καλάθι
6897-1 70 x 50 x 70
€527,00
€653,48
0
6897-2 100 x 50 x70
€634,00
€786,16
0

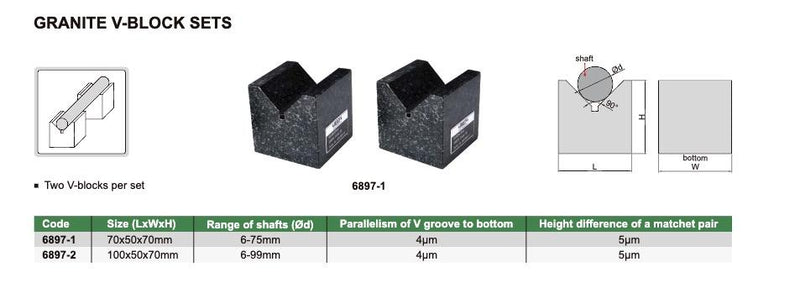

Τεχνικές Προδιαγραφές

  • Τύπος: Γρανιτένια V-Block (σετ)
  • Περιεχόμενο σετ: 2 τεμάχια V-block ανά σετ
  • Παραλληλότητα V-αυλάκωσης προς βάση: 4 μm
  • Διαφορά ύψους ζευγαρωμένου ζεύγους: 5 μm
  • Γωνία V-αυλάκωσης: 90°

Περιγραφή

Το ζευγάρι γρανιτένιων V-Block χρησιμοποιείται για τη στήριξη και ευθυγράμμιση κυλινδρικών τεμαχίων (π.χ. άξονες) κατά τη διάρκεια μετρήσεων και ελέγχων σε επιφάνειες αναφοράς. Η V-αυλάκωση 90° επιτρέπει σταθερή έδραση του κυλινδρικού τεμαχίου, ενώ οι καθορισμένες ανοχές παραλληλότητας και αντιστοίχισης ύψους διευκολύνουν ακριβείς εργασίες ελέγχου.

Datasheet Τεχνικό φυλλάδιο Κατάλογος Πλήρης κατάλογος κατασκευαστή
Insize

Επίσημος αντιπρόσωπος

Insize

Η INSIZE ιδρύθηκε το 1995 και αποτελεί έναν από τους κορυφαίους παγκοσμίως κατασκευαστές οργάνων μέτρησης και μετρολογικού εξοπλισμού . Με εργοστάσια στην Κίνα και σε άλλες χώρες της Ασίας, καθώς και παραγωγικές μονάδες στη Γερμανία και την Ιταλία για τη σειρά INSIZE PLUS , η εταιρεία προσφέρει προϊόντα που ξεχωρίζουν για την ακρίβεια, την αντοχή και την αξιοπιστία τους, ενώ διακρίνεται για την εξαιρετική σχέση ποιότητας και τιμής .

Το προϊόν ανήκει στη συλλογή

Πλάκες Εφαρμογής

Βλέπετε ένα προϊόν αυτής της κατηγορίας. Δείτε ολόκληρη τη γκάμα.

24 προϊόντα
Δείτε όλα

Σχετικές κατηγορίες

Όλες οι κατηγορίες →
Ρίγες Επιπεδότητας11 προϊόντα Ημιτονικά Τραπέζια8 προϊόντα
Πλάκες Εφαρμογής

Από το Wiki μας

Πλάκες Εφαρμογής

Οι πλάκες εφαρμογής αποτελούν το θεμέλιο της μέτρησης και της χάραξης σε μηχανουργεία και εργαστήρια ποιοτικού ελέγχου. Παρέχουν μια επιφάνεια αναφοράς με απόλυτη επιπεδότητα, επιτρέποντας την ακριβή ευθυγράμμιση εξαρτημάτων και τη διεξαγωγή μετρήσεων με εργαλεία όπως οι γραμμικοί διαγράμμες και τα μικρόμετρα ύψους.

  • Υλικά: Κατασκευάζονται κυρίως από φυσικό γρανίτη, που προσφέρει σταθερότητα και αντοχή στη διάβρωση, ή από χυτοσίδηρο.
  • Εφαρμογές: Χρησιμοποιούνται για τον έλεγχο ανοχών, τη συναρμολόγηση εξαρτημάτων ακριβείας και ως βάση για όργανα μέτρησης.
  • Χαρακτηριστικά: Διακρίνονται σε κατηγορίες ακριβείας (Grade 0, 1, 2) και διαθέτουν εξαιρετική σκληρότητα για την αποφυγή παραμορφώσεων από τη χρήση.
