2383

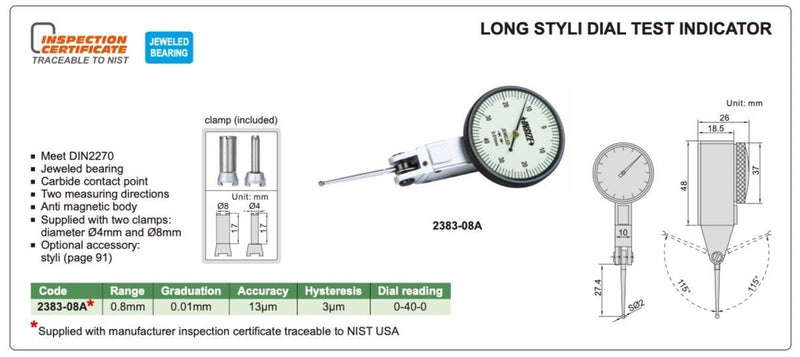

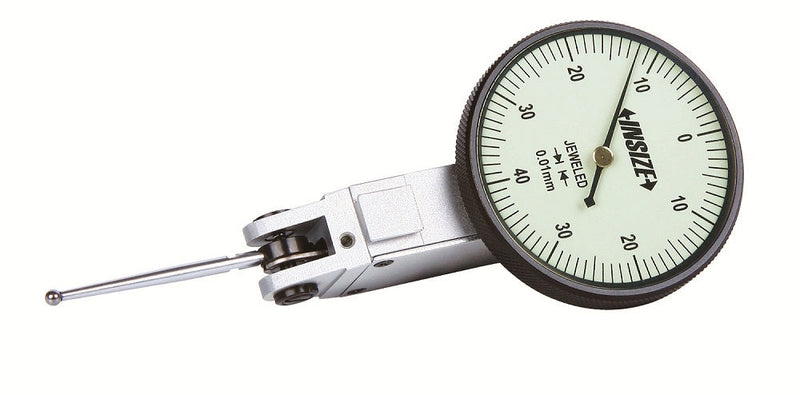

Ρολόι Γράφτη Κεντραρίσματος με μακριά ακίδα 27.4 mm
Περιγραφή
Jeweled bearing
Ακίδες καρβιδίου
Δυο κατευθύνσεις μέτρησης
Αντιμαγνητικό σώμα
Περιλαμβάνει 2 παρελκόμενα συσφιξης: για αξονες Ø4mm και Ø8mm
Optional accessory: styli (page 106).
Βεβαιωθείτε ότι χρησιμοποιείτε ακίδες επαφής με το σωστό μήκος. Η χρήση ακίδων επαφής με λανθασμένο μήκος θα έχει ως αποτέλεσμα σφάλματα μέτρησης.
Τεχνικά Φυλλάδια
PDF
Datasheet
PDF
Πιστοποιητικό Κατασκευαστή
PDF
Κατάλογος
Κωδικός
Διαδρομήmm
Ανάγνωσηmm
Διάμετροςmm
Διαθεσιμότητα
Τιμήχωρίς ΦΠΑμε ΦΠΑ
Διακρίβωση
Καλάθι
2383-08A
+/-0.4
0.01
Ø37.5
Κατόπιν παραγγελίας:41 τμχ σε 5-8 εργάσιμες
97 τμχ σε περίπου 3 εβδομάδες
Επίσης διαθέσιμα στην αποθήκη της Ευρώπης:· 20 τμχ — 1 Ιουλίου· 20 τμχ — 6 Ιουλίου
€107,00€132,68
Διακριβωση επιλεγμενη
Πατήστε + για προσθήκη στο καλάθι
Τα ρολόγια γράφτη (ή συγκριτικοί μετρητές) είναι όργανα μέτρησης υψηλής ακρίβειας που χρησιμοποιούνται για τον έλεγχο των αποκλίσεων μιας επιφάνειας από ένα σημείο αναφοράς. Είναι απαραίτητα για τη ρύθμιση εργαλειομηχανών και τον ποιοτικό έλεγχο εξαρτημάτων, καθώς μπορούν να ανιχνεύσουν διαφορές της τάξης του 0,01 mm ή ακόμα και του 0,001 mm.
Τύποι:Μετωπικά (Plunger Type): Διαθέτουν έναν άξονα που κινείται γραμμικά προς τα πάνω και κάτω. Ιδανικά για μέτρηση επιπεδότητας και καθετότητας.Γράφτες (Lever Type): Διαθέτουν μια περιστρεφόμενη ακίδα (lever). Είναι εξαιρετικά ευέλικτα για μετρήσεις σε δυσπρόσιτα σημεία ή για τον έλεγχο της ακτινικής απόκλισης (run-out) σε τόρνους.
Εφαρμογές: * Ευθυγράμμιση εξαρτημάτων στο τσοκ του τόρνου.Έλεγχος παραλληλότητας σε τραπέζια φρέζας.Μέτρηση φθοράς σε δίσκους φρένων ή άξονες κινητήρων.
Χρήση με Μαγνητική Βάση: Για να λειτουργήσει το ρολόι, απαιτείται η στήριξή του σε μια σταθερή μαγνητική βάση με αρθρωτούς βραχίονες, ώστε να παραμένει ακίνητο κατά τη διάρκεια της μέτρησης.
