Τεχνικές Προδιαγραφές
- Τύπος εργαλείου: Κονδύλι (end mill) VHM / solid carbide
- Σειρά: YG-1 SEME72 (Plain Shank)
- Αριθμός φτερών: 4
- Γωνία έλικας: 30°
- Γεωμετρία κοπής: Square end (επίπεδη μύτη)
- Επικάλυψη: Y-Coating
- Κατεργασία υλικών: κατάλληλο για προβαμμένα/προ-σκληρυμένα ατσάλια έως HRc55 (επίσης για carbon steels & alloy steels)
- D1 (διάμετρος κοπής): 1.0 mm έως 25.0 mm
- D2 (διάμετρος στελέχους): 3 mm έως 25 mm (ανά διάμετρο D1)
- L1 (μήκος κοπής): 3 mm έως 120 mm
- L2 (ολικό μήκος): 60 mm έως 250 mm
- Ανοχή διαμέτρου κοπής (Mill Dia. Tolerance): 0 ~ -0.03 mm
- Ανοχή διαμέτρου στελέχους (Shank Dia. Tolerance): h5
- Τύπος κοπής (πίνακες συνθηκών): Side cutting (Ae/Ap σύμφωνα με πίνακες)
Περιγραφή

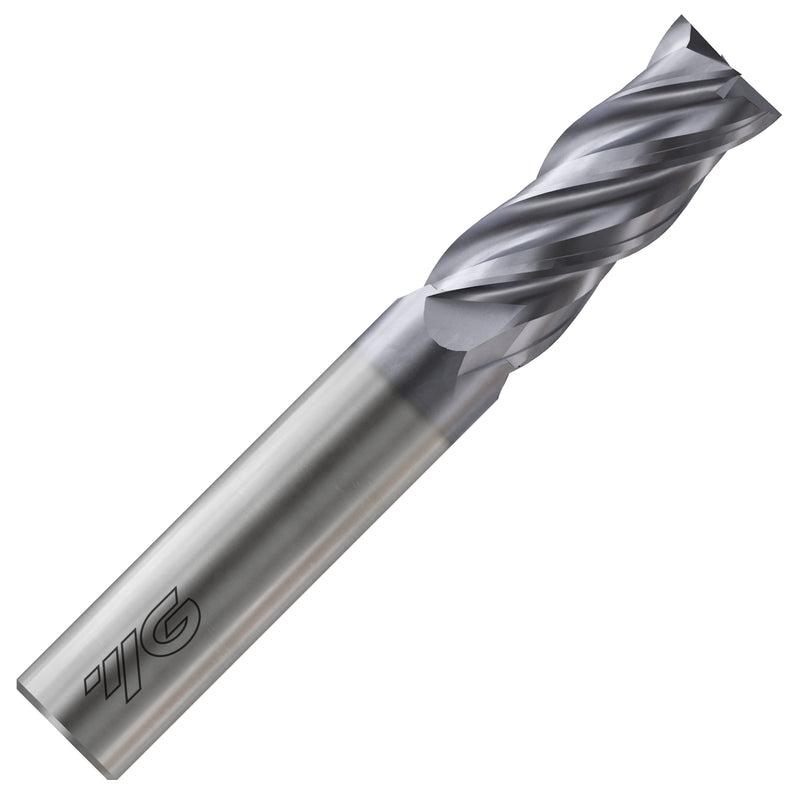

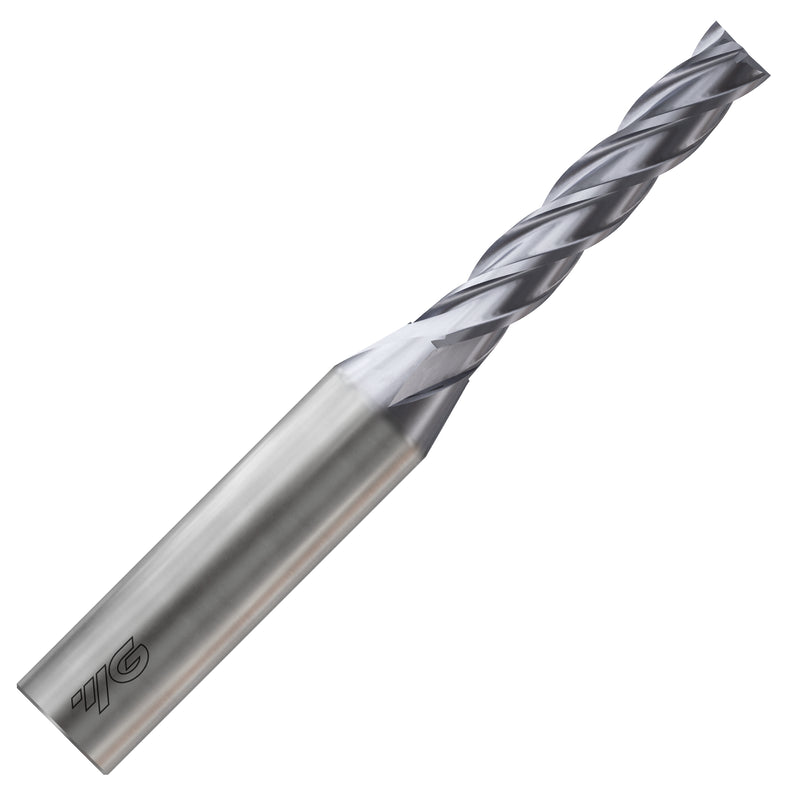

Κονδύλι 4-φτερο από συμπαγές καρβίδιο (VHM) YG-1 σειράς SEME72, σχεδιασμένο για φρεζάρισμα (side cutting) σε προ-σκληρυμένα ατσάλια έως HRc55. Χρησιμοποιείται σε κατεργασίες όπως αυλακώσεις, πατούρες και γενική κατεργασία πλευρικής κοπής σε CNC/φρέζες, με διαθέσιμες διαστάσεις D1/D2 και μήκη L1/L2 για διαφορετικές απαιτήσεις κατεργασίας.
| Κωδικός | D1 mm | D2 mm | L2 - L1 mm | Διαθεσιμότητα | Τιμή χωρίς ΦΠΑ | Καλάθι |
|---|---|---|---|---|---|---|
| SEME7201003E | 1 | 6 | 60 - 3 |
€39,40
|
||
| SEME7201005E | 1 | 6 | 60 - 5 |
€41,40
|
||
| SEME7201006E | 1 | 6 | 60 - 6 |
€41,40
|
||
| SEME7201008E | 1 | 6 | 60 - 8 | Με παραγγελία |
€43,30
|
|
| SEME7201010E | 1 | 6 | 60 - 10 |
€47,20
|
||
| SEME7201012E | 1 | 6 | 60 - 12 |
€51,20
|
||
| SEME7201208E | 1.2 | 6 | 60 - 8 | Με παραγγελία |
€41,40
|
|
| SEME7201210E | 1.2 | 6 | 60 - 10 |
€43,30
|
||
| SEME7201506E | 1.5 | 6 | 60 - 6 |
€39,40
|
||
| SEME7201508E | 1.5 | 6 | 60 - 8 |
€41,40
|
||
| SEME7201510E | 1.5 | 6 | 60 - 10 |
€43,30
|
||
| SEME7201512E | 1.5 | 6 | 60 - 12 |
€47,20
|
||
| SEME7201514E | 1.5 | 6 | 60 - 14 |
€51,20
|
||
| SEME7201516E | 1.5 | 6 | 60 - 16 |
€53,10
|
||
| SEME7202008E | 2 | 6 | 60 - 8 |
€35,90
|
||
| SEME7202010E | 2 | 6 | 60 - 10 |
€37,70
|
||
| SEME7202012E | 2 | 6 | 60 - 12 |
€39,40
|
||
| SEME7202014E | 2 | 6 | 60 - 14 |
€43,00
|
||
| SEME7202016E | 2 | 6 | 60 - 16 |
€43,00
|
||
| SEME7202510E | 2.5 | 6 | 60 - 10 |
€35,90
|
||
| SEME7202512E | 2.5 | 6 | 60 - 12 |
€35,90
|
||
| SEME7202516E | 2.5 | 6 | 60 - 16 |
€39,40
|
||
| SEME7202520E | 2.5 | 6 | 60 - 20 |
€43,00
|
||
| SEME7202526E | 2.5 | 6 | 60 - 26 |
€50,10
|
||
| SEME72030163SE | 3 | 3 | 100 - 16 |
€52,20
|
||
| SEME7203010E | 3 | 6 | 70 - 10 |
€48,40
|
||
| SEME7203012E | 3 | 6 | 70 - 12 |
€48,40
|
||
| SEME7203014E | 3 | 6 | 70 - 14 |
€48,40
|
||
| SEME7203016E | 3 | 6 | 70 - 16 |
€48,40
|
||
| SEME7203020E | 3 | 6 | 70 - 20 |
€48,40
|
||
| SEME7203026E | 3 | 6 | 70 - 26 |
€54,40
|
||
| SEME7203030E | 3 | 6 | 70 - 30 |
€58,50
|
||
| SEME72040204SE | 4 | 4 | 100 - 20 |
€54,80
|
||
| SEME7204012E | 4 | 6 | 70 - 12 |
€48,40
|
||
| SEME7204016E | 4 | 6 | 70 - 16 |
€48,40
|
||
| SEME7204020E | 4 | 6 | 70 - 20 |
€48,40
|
||
| SEME7204026E | 4 | 6 | 70 - 26 |
€54,40
|
||
| SEME7204030E | 4 | 6 | 70 - 30 |
€58,50
|
||
| SEME7205020E | 5 | 6 | 70 - 20 |
€48,40
|
||
| SEME7205025E | 5 | 6 | 70 - 25 |
€54,40
|
||
| SEME7205030E | 5 | 6 | 80 - 30 |
€59,90
|
||
| SEME7205035E | 5 | 6 | 90 - 35 |
€66,00
|
||
| SEME7205025100E | 5 | 6 | 100 - 25 |
€64,00
|
||
| SEME7205040E | 5 | 6 | 100 - 40 |
€72,00
|
||
| SEME7206020E | 6 | 6 | 70 - 20 |
€48,40
|
||
| SEME7206025E | 6 | 6 | 75 - 25 |
€54,40
|
||
| SEME7206015080E | 6 | 6 | 80 - 15 |
€48,40
|
||
| SEME7206030E | 6 | 6 | 80 - 30 |
€58,90
|
||
| SEME7206020090E | 6 | 6 | 90 - 20 |
€52,20
|
||
| SEME7206035E | 6 | 6 | 90 - 35 |
€66,00
|
||
| SEME7206040E | 6 | 6 | 90 - 40 |
€67,00
|
||
| SEME7206030100E | 6 | 6 | 100 - 30 |
€64,00
|
||
| SEME7206040120E | 6 | 6 | 120 - 40 |
€76,00
|
||
| SEME7206030150E | 6 | 6 | 150 - 30 |
€76,00
|
||
| SEME7206045E | 6 | 6 | 150 - 45 |
€90,00
|
||
| SEME7208025E | 8 | 8 | 80 - 25 | Με παραγγελία |
€63,00
|
|
| SEME7208030E | 8 | 8 | 80 - 30 |
€63,00
|
||
| SEME7208035E | 8 | 8 | 90 - 35 |
€70,00
|
||
| SEME7208040E | 8 | 8 | 90 - 40 | Με παραγγελία |
€75,00
|
|
| SEME7208030100E | 8 | 8 | 100 - 30 |
€68,00
|
||
| SEME7208045E | 8 | 8 | 100 - 45 |
€83,00
|
||
| SEME7208050E | 8 | 8 | 100 - 50 |
€85,00
|
||
| SEME7208040120E | 8 | 8 | 120 - 40 |
€84,00
|
||
| SEME7208040150E | 8 | 8 | 150 - 40 |
€94,00
|
||
| SEME7208050150E | 8 | 8 | 150 - 50 |
€102,00
|
||
| SEME7210030E | 10 | 10 | 80 - 30 |
€84,00
|
||
| SEME7210035E | 10 | 10 | 90 - 35 |
€88,00
|
||
| SEME7210040E | 10 | 10 | 90 - 40 |
€94,00
|
||
| SEME7210030100E | 10 | 10 | 100 - 30 |
€91,00
|
||
| SEME7210045E | 10 | 10 | 100 - 45 |
€102,00
|
||
| SEME7210050E | 10 | 10 | 100 - 50 |
€108,00
|
||
| SEME7210060E | 10 | 10 | 110 - 60 |
€132,00
|
||
| SEME7210040120E | 10 | 10 | 120 - 40 |
€105,00
|
||
| SEME7210050150E | 10 | 10 | 150 - 50 |
€130,00
|
||
| SEME7210055E | 10 | 10 | 150 - 55 |
€146,00
|
||
| SEME7210050200E | 10 | 10 | 200 - 50 |
€168,00
|
||
| SEME7210060200E | 10 | 10 | 200 - 60 |
€180,00
|
||
| SEME7212035E | 12 | 12 | 90 - 35 |
€120,00
|
||
| SEME7212040E | 12 | 12 | 100 - 40 |
€125,00
|
||
| SEME7212050E | 12 | 12 | 100 - 50 |
€140,00
|
||
| SEME7212055E | 12 | 12 | 110 - 55 |
€149,00
|
||
| SEME7212060E | 12 | 12 | 110 - 60 |
€159,00
|
||
| SEME7212040120E | 12 | 12 | 120 - 40 |
€135,00
|
||
| SEME7212070E | 12 | 12 | 120 - 70 |
€175,00
|
||
| SEME7212045E | 12 | 12 | 130 - 45 |
€145,00
|
||
| SEME7212050150E | 12 | 12 | 150 - 50 |
€168,00
|
||
| SEME7212060150E | 12 | 12 | 150 - 60 |
€184,00
|
||
| SEME7212065E | 12 | 12 | 150 - 65 |
€189,00
|
||
| SEME7212060200E | 12 | 12 | 200 - 60 |
€221,00
|
||
| SEME7212070200E | 12 | 12 | 200 - 70 |
€224,00
|
||
| SEME7214050E | 14 | 16 | 110 - 50 |
€224,00
|
||
| SEME7214060E | 14 | 16 | 150 - 60 |
€260,00
|
||
| SEME7216050E | 16 | 16 | 110 - 50 |
€224,00
|
||
| SEME7216070E | 16 | 16 | 130 - 70 |
€258,00
|
||
| SEME7216040E | 16 | 16 | 150 - 40 |
€239,00
|
||
| SEME7216050150E | 16 | 16 | 150 - 50 |
€260,00
|
||
| SEME7216070150E | 16 | 16 | 150 - 70 |
€279,00
|
||
| SEME7216080E | 16 | 16 | 150 - 80 |
€283,00
|
||
| SEME7216090E | 16 | 16 | 150 - 90 | Με παραγγελία |
€307,00
|
|
| SEME7216070200E | 16 | 16 | 200 - 70 |
€335,00
|
||
| SEME72160110E | 16 | 16 | 200 - 110 |
€397,00
|
||
| SEME72160120E | 16 | 16 | 250 - 120 |
€628,00
|
||
| SEME7218070E | 18 | 20 | 130 - 70 |
€355,00
|
||
| SEME7220050E | 20 | 20 | 110 - 50 |
€371,00
|
||
| SEME7220060E | 20 | 20 | 130 - 60 |
€399,00
|
||
| SEME7220070E | 20 | 20 | 130 - 70 | Με παραγγελία |
€419,00
|
|
| SEME7220050150E | 20 | 20 | 150 - 50 |
€431,00
|
||
| SEME7220080E | 20 | 20 | 150 - 80 |
€474,00
|
||
| SEME7220090E | 20 | 20 | 150 - 90 |
€495,00
|
||
| SEME7220090200E | 20 | 20 | 200 - 90 |
€595,00
|
||
| SEME72200110E | 20 | 20 | 200 - 110 |
€646,00
|
||
| SEME72200120E | 20 | 20 | 250 - 120 |
€784,00
|
||
| SEME7222075E | 22 | 20 | 150 - 75 | Με παραγγελία |
€560,00
|
|
| SEME72220110E | 22 | 20 | 200 - 110 |
€723,00
|
||
| SEME7225070E | 25 | 25 | 150 - 70 |
€623,00
|
||
| SEME7225090E | 25 | 25 | 150 - 90 |
€650,00
|
||
| SEME72250110E | 25 | 25 | 200 - 110 |
€1.022,00
|
||
| SEME72250120E | 25 | 25 | 250 - 120 |
€1.065,00
|
