PCE-VT 3900
Μετρητής Δονήσεων / FFT / Μαγνητικός / Mπαταρία Λιθίου
Επιτάχυνση | |
Εύρος μέτρησης | 0,0 - 399,9 m/s² / 0,0 - 15744 in/s² |
Ανάγνωση | 0,1 m/s² / 3,94 in/s² |
Ακρίβεια στα 160 Hz | ±2 % |
Εύρος συχνοτήτων | 1 kHz - 10 kHz |
10 Hz - 10 kHz | |
Ταχύτητα | |
Εύρος μέτρησης | 0,00 - 399,99 mm/s / 0,00 - 15,74 in/s |
Ανάγνωση | 0,1 mm/s / 0,0039 in/s |
Ακρίβεια στα 160 Hz | ±2 % |
Εύρος συχνοτήτων | 10 Hz - 1 kHz |
Ταχύτητα περιστροφής |
|
Εύρος μέτρησης |
600 ... 50000 RPM |
Επιτάχυνση FFT |
10 Hz...8 kHz |
Ταχύτητα FFT | 10 Hz...1 kHz |
Ακρίβεια στα 160Hz |
± 2% |
Πλήθος FFT γραμμών |
2048 |
Μέτρηση διαδρομής |
100 διαδρομές έκαστη με 100 μηχανές έκαστο με 100 σημεία μέτρησης με 1000 τιμές έκαστο |
Μετατόπιση | |
Εύρος μέτρησης | 0,000 - 3,999 mm / 0,000 - 0,154 in |
Ανάγνωση | 1 μm / 39,4 μin |
Ακρίβεια στα 160 Hz | ±2 % |
Εύρος συχνοτήτων | 10 Hz - 200 Hz |
Μνήμη (χειροκίνητη) | 99 ομάδες με 50 μετρήσεις έκαστη |
Καταγραφέας δεδομένων | Δυνατότητα start/ stop κατά τη μέτρηση |
Διάστημα μέτρησης 1s...12h | |
50 θέσεις μνήμης με 43200 μετρήσεις έκαστη | |
Παράμετροι μέτρησης | RMS, Peak, Peak-Peak |
Συντελεστής κορυφογραμμής | |
Μονάδες | εναλλάξιμη μετρική / αγγλοσαξωνική |
Οθόνη | 2,48" LC |
Γλώσσες μενού | Αγγλικά, Γερμανικά, Γαλλικά |
Ισπανικά, Ιταλικά, Ολλανδικά | |
Πορτογαλικά, Τουρκικά, Πολωνικά | |
Ρωσικά, Κινέζικα, Ιαπωνικά | |
Τροφοδοσία | εσωτερικά: LiPo Μπαταρία (3,7 V, 2500 mAh) |
εξωτερικά: USB 5 VDC, 500 mA | |
Χρόνος λειτουργίας | περίπου 15...20 ώρες ανάλογα με τη φωτεινότητα της οθόνης |
Συνθήκες λειτουργίας και αποθήκευσης | -20 ... +65 °C / -4 ... 149 °F; 10 ... 95 % RH, χωρίς συμπύκνωση |
Διαστάσεις | 165 x 85 x 32 mm / 6,5 x 3,3 x 1,3" |
Βάρος | 239 g / 8,4 oz |

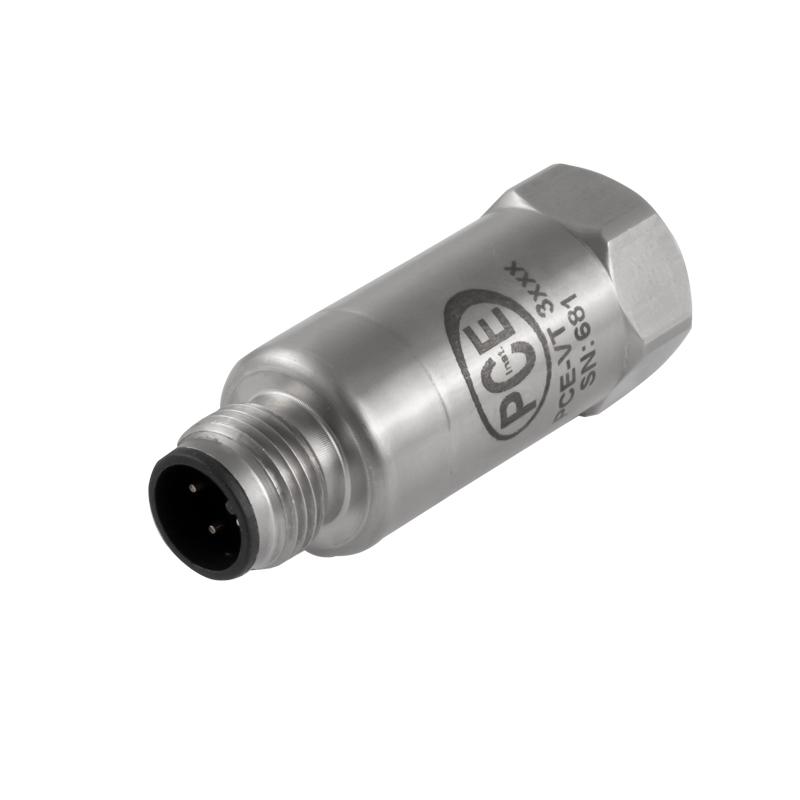

Τεχνικά χαρακτηριστικά αισθητήρα κραδασμών | |
Συχνότητα συντονισμού | 24 kHz |
Εγκάρσια ευαισθησία | ≤ 5% |
Όριο καταστροφής | 5000 g (peak) |
Θερμοκρασία λειτουργίας και αποθήκευσης | -55 ... +150 °C / -67 ... 302 °F |
Υλικό στέγασης | ανοξείδωτο ατσάλι |
Σπείρωμα στερέωσης | ¼ - 28" |
Διαστάσεις | Ø 17 x 46 mm / 0.67 x 1.8" |
Βάρος (χωρίς καλώδιο) | 52g / 1.8oz |
Μετρητής κραδασμών με εσωτερική μνήμη / Λειτουργία FFT/ Μέτρηση διαδρομής / Επαναφορτιζόμενη μπαταρία / Λογισμικό για αξιολόγηση δεδομένων/
Διάφορες γλώσσες μενού
Διάφορες γλώσσες μενού

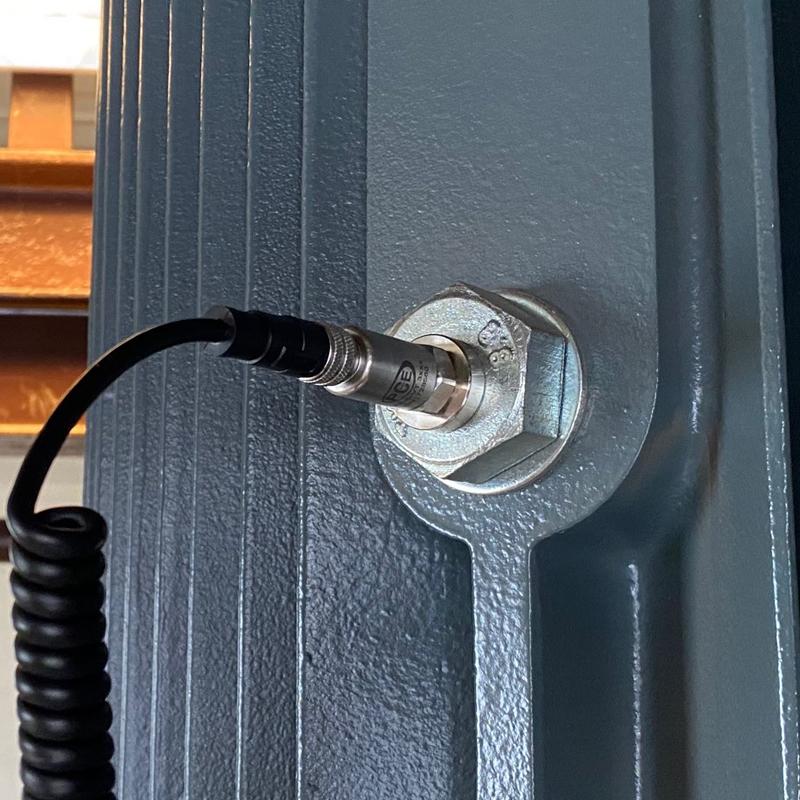

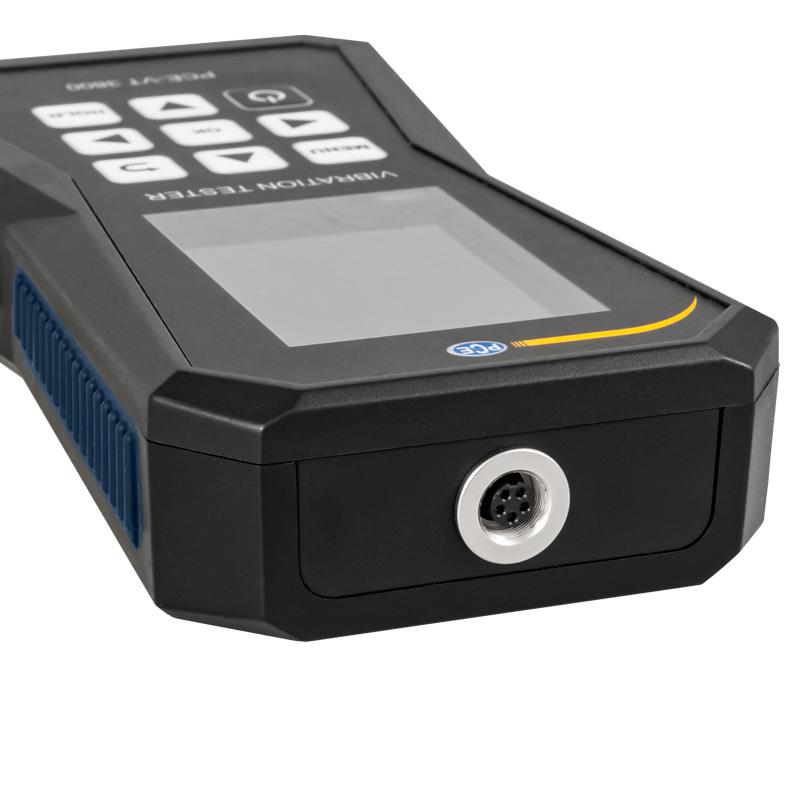

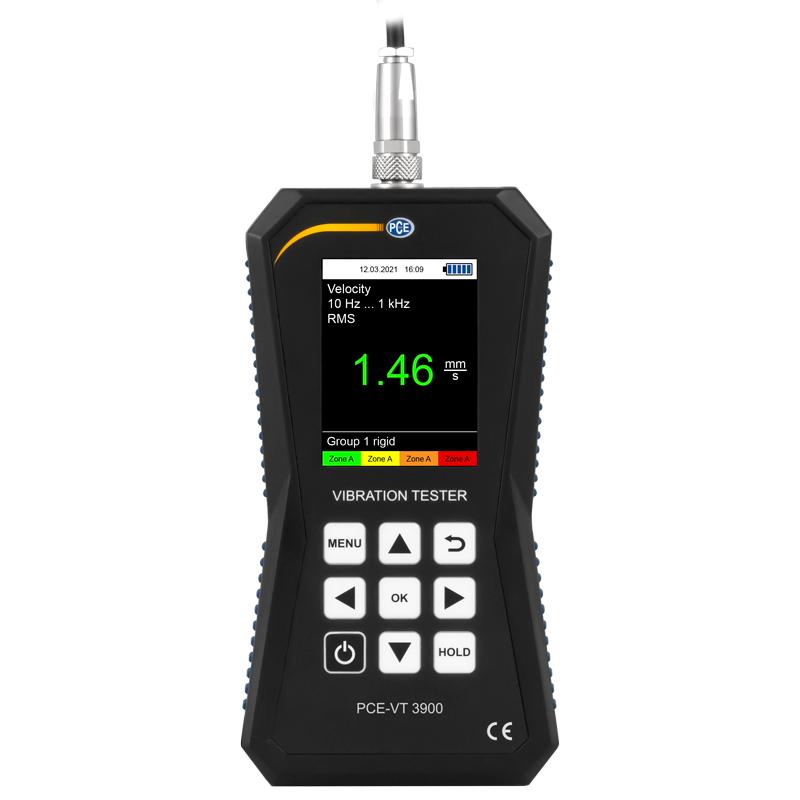

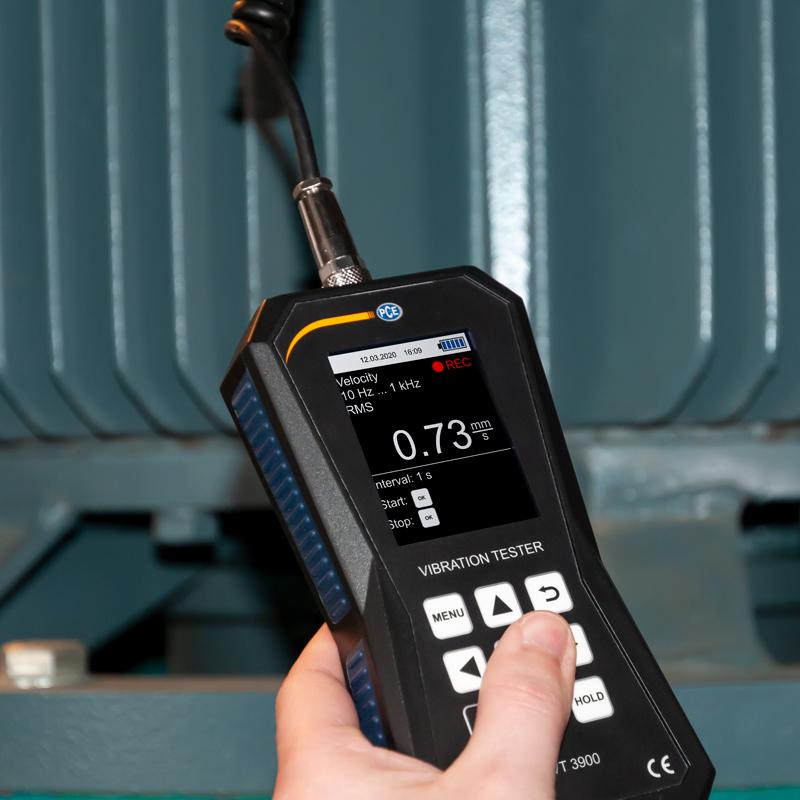

Ο μετρητής κραδασμών και δονήσεων είναι ιδανικός για τη συντήρηση και τον γρήγορο έλεγχο δονήσεων σε εξαρτήματα, μηχανήματα και συστήματα. Με τον εξωτερικό αισθητήρα κραδασμών του μετρητή κραδασμών, μπορεί να προσδιοριστεί η μετατόπιση κραδασμών έως 3,9 mm, η ταχύτητα δόνησης έως 399,9 mm/s και η επιτάχυνση δόνησης έως 399,9 m/s². Ως παράμετροι μέτρησης στον μετρητή κραδασμών διατίθενται RMS, Peak, Peak-peak και crest factor. Μπορείτε να χρησιμοποιήσετε τη συσκευή για να ανιχνεύσετε γρήγορα και αξιόπιστα ανισορροπίες του μηχανήματος που μπορεί να οδηγήσουν, για παράδειγμα, σε ζημιά στα ρουλεμάν. Ο μετρητής πραγματοποιεί μετρήσεις σύμφωνα με το ISO 10816-3. Ο μετρητής κραδασμών αναλύει τις μετρούμενες τιμές και εμφανίζει αυτόματα την αξιολόγηση στην οθόνη.
Η ενσωματωμένη μπαταρία LiPo με χωρητικότητα 2500 mAh επιτρέπει αυτονομία της μπαταρίας έως και 20 ώρες

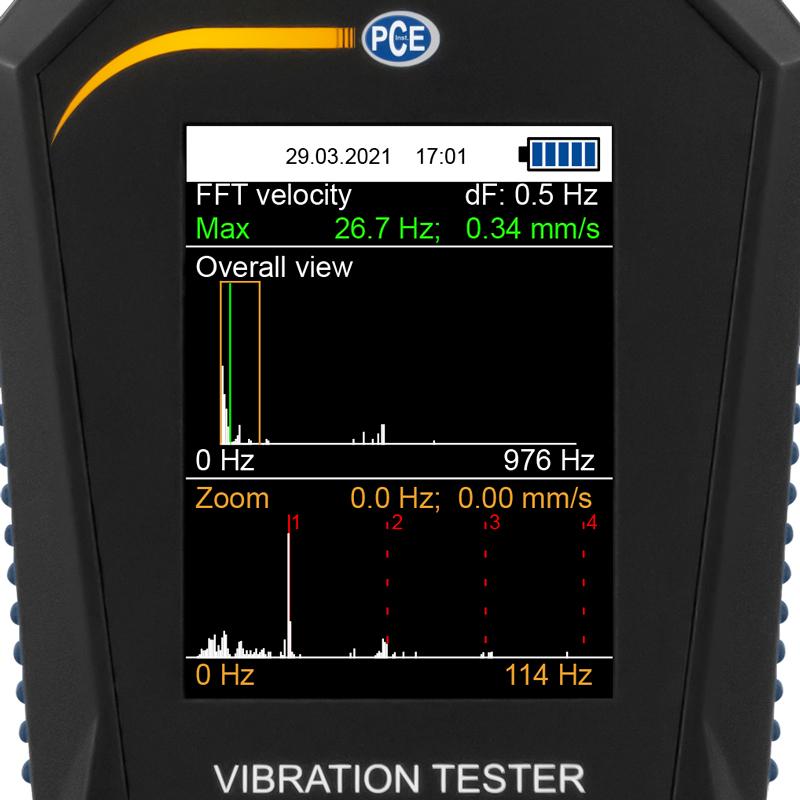

Εκτός από την κανονική λειτουργία, ο μετρητής διαθέτει λειτουργία FFT. Στη λειτουργία FFT, υπολογίζεται και εμφανίζεται το φάσμα συχνοτήτων για τη μετρούμενη ταχύτητα δόνησης ή την επιτάχυνση δόνησης. Οι υπολογισμένες γραμμές FFT εμφανίζονται σε μια γραφική παράσταση σε μια συνολική προβολή για ολόκληρη τη ζώνη συχνοτήτων και παράλληλα σε μια απεικόνιση μεγέθυνσης των μεμονωμένων γραμμών.
Μια πρόσθετη λειτουργία είναι η μέτρηση διαδρομής. Η μέτρηση διαδρομής είναι ειδικά σχεδιασμένη για επαναλαμβανόμενες μετρήσεις σε κοντινά σημεία. Λόγω των εκτεταμένων λειτουργιών μέτρησής του, ο μετρητής μπορεί να εφαρμοστεί σε ένα ευρύ φάσμα εργασιών ελέγχου.

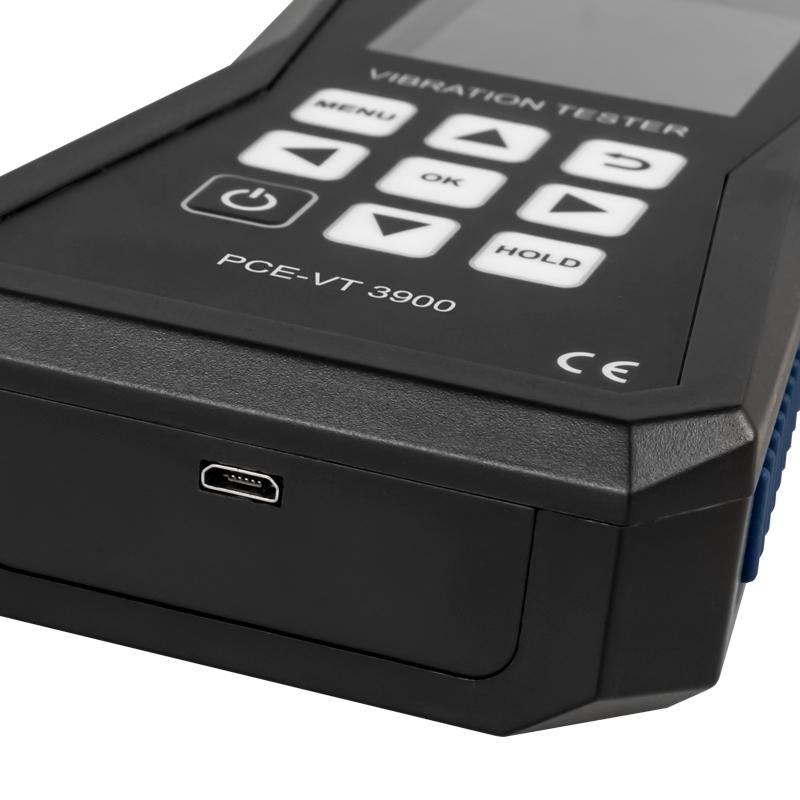

Για την περαιτέρω επεξεργασία, οι μετρούμενες τιμές μπορούν να αποθηκευτούν χειροκίνητα στην εσωτερική μνήμη του μετρητή κραδασμών. Μετά από μια μέτρηση, οι καταγεγραμμένες τιμές μπορούν να μεταφερθούν σε υπολογιστή μέσω της θύρας micro-USB. Το λογισμικό που συνοδεύει το μετρητή για την ανάλυση των δεδομένων μέτρησης απεικονίζει τα δεδομένα σε πίνακα και γραφικά. Τα δεδομένα μέτρησης μπορούν να εξαχθούν ως αρχείο CSV για περαιτέρω επεξεργασία.
Μια πρόσθετη λειτουργία είναι η μέτρηση διαδρομής. Η μέτρηση διαδρομής είναι ειδικά σχεδιασμένη για επαναλαμβανόμενες μετρήσεις σε κοντινά σημεία. Λόγω των εκτεταμένων λειτουργιών μέτρησής του, ο μετρητής μπορεί να εφαρμοστεί σε ένα ευρύ φάσμα εργασιών ελέγχου.
Για την περαιτέρω επεξεργασία, οι μετρούμενες τιμές μπορούν να αποθηκευτούν χειροκίνητα στην εσωτερική μνήμη του μετρητή κραδασμών. Μετά από μια μέτρηση, οι καταγεγραμμένες τιμές μπορούν να μεταφερθούν σε υπολογιστή μέσω της θύρας micro-USB. Το λογισμικό που συνοδεύει το μετρητή για την ανάλυση των δεδομένων μέτρησης απεικονίζει τα δεδομένα σε πίνακα και γραφικά. Τα δεδομένα μέτρησης μπορούν να εξαχθούν ως αρχείο CSV για περαιτέρω επεξεργασία.
- Εύρος μέτρησης έως 399,9 m/s² / 15744 in/s²
- Ανάλυση FFT
- Μέτρηση διαδρομής
- Χειροκίνητη μετρούμενη τιμή μνήμης

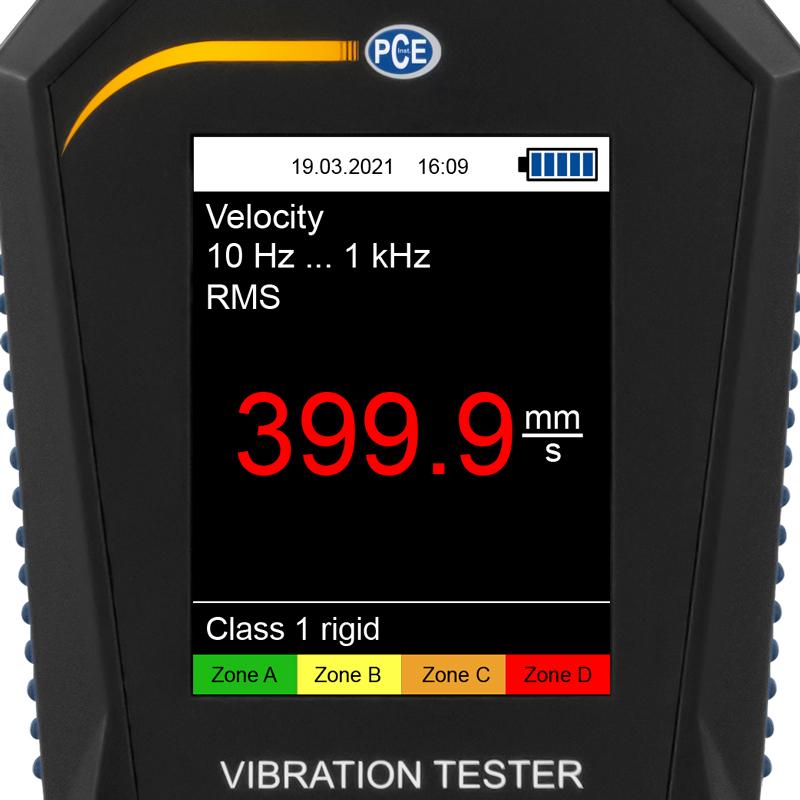

- Αυτόματη αξιολόγηση ISO 10816-3
- Εσωτερική μνήμη
- Οθόνη LC 2,48"
- Επαναφορτιζόμενη μπαταρία
- Σύνδεση Micro-USB

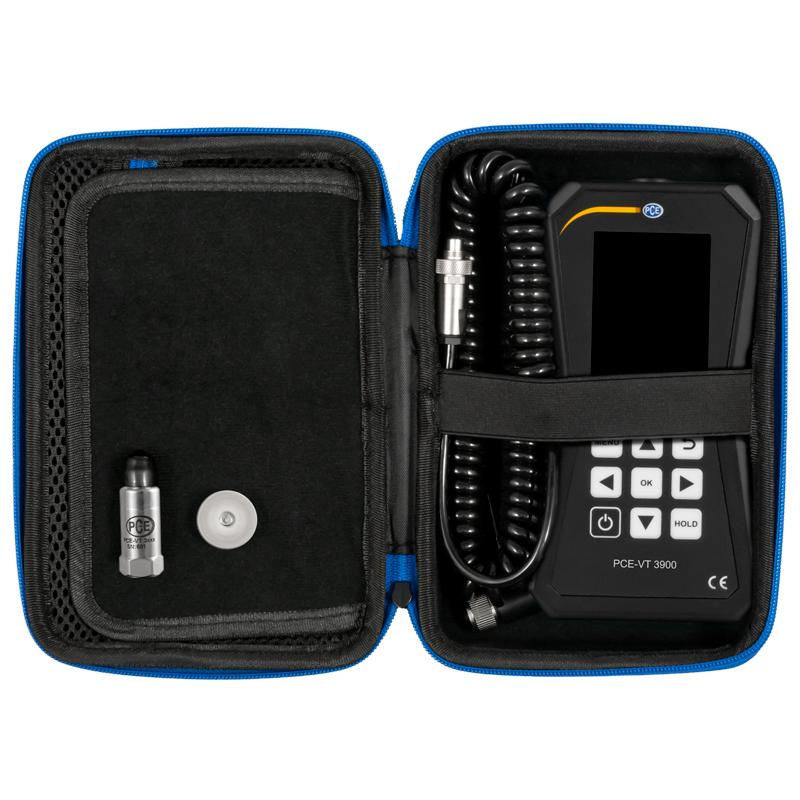

Περιεχόμενο συσκευασίας

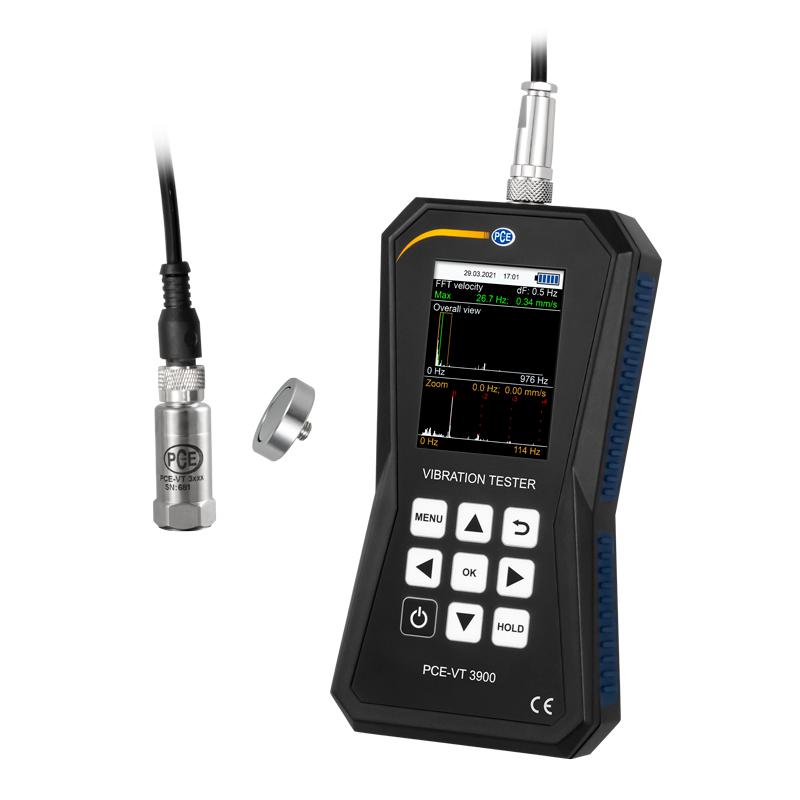

1 x Μετρητής κραδασμών PCE-VT 3900
1 x Αισθητήρας με χειρολαβή

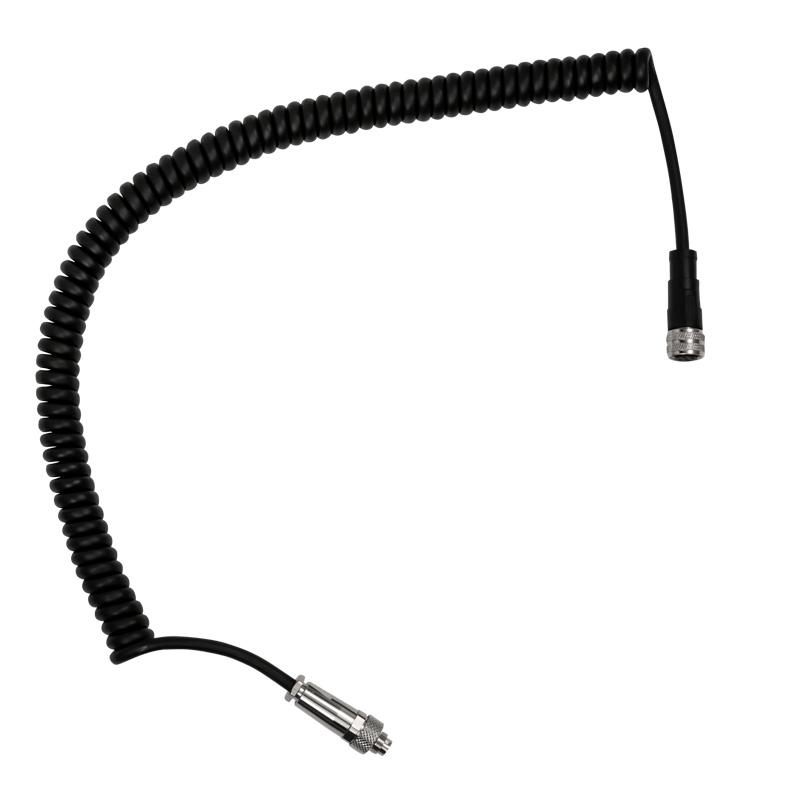

1 x Σπειροειδές καλώδιο

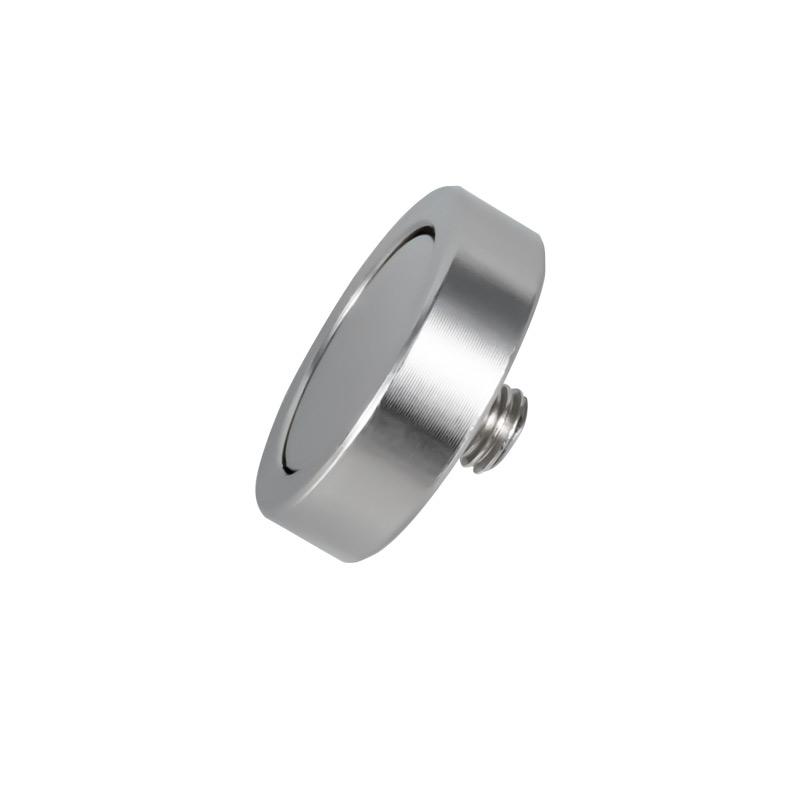

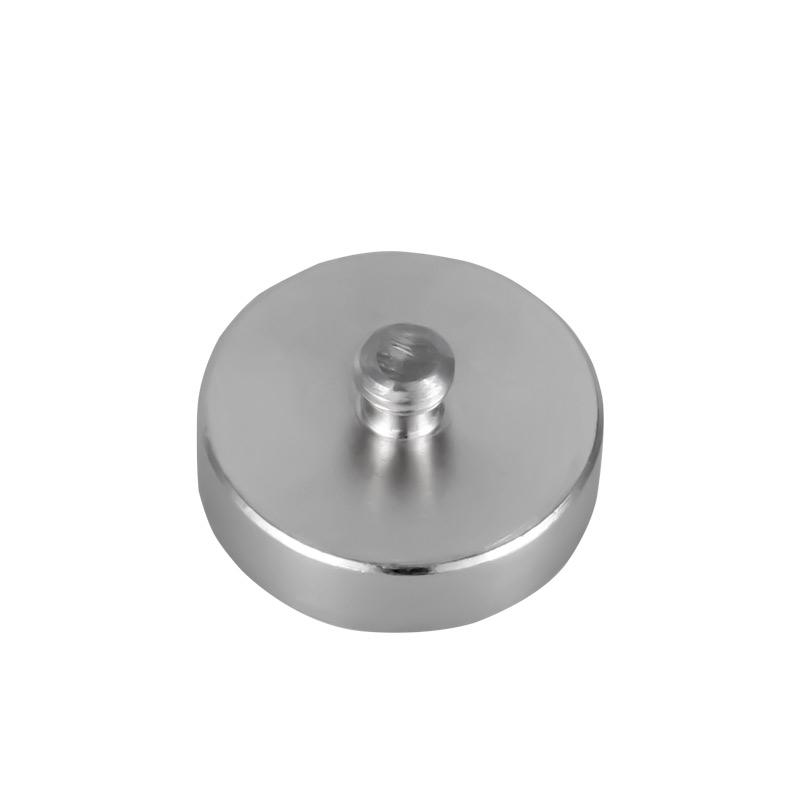

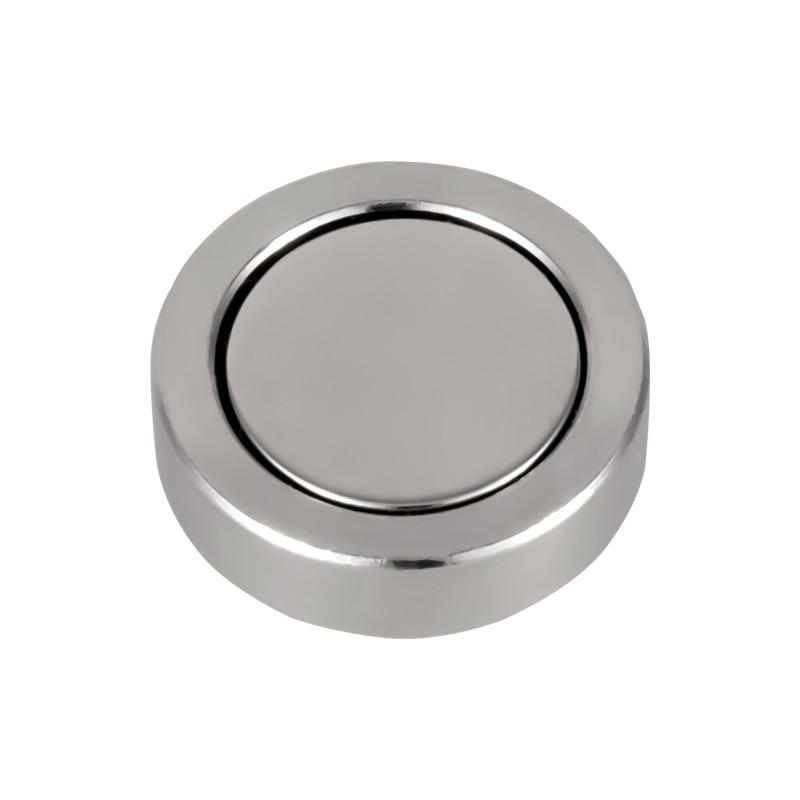

1 x Μαγνητικός προσαρμογέας
1 x Καλώδιο Micro USB
1 x USB stick με λογισμικό και οδηγίες
1 x Οδηγός γρήγορης εκκίνησης
1 x Θήκη μεταφοράς
1 x Αισθητήρας με χειρολαβή
1 x Σπειροειδές καλώδιο
1 x Μαγνητικός προσαρμογέας
1 x Καλώδιο Micro USB
1 x USB stick με λογισμικό και οδηγίες
1 x Οδηγός γρήγορης εκκίνησης
1 x Θήκη μεταφοράς
