Μετροταινίες

Υλικά, κλάσεις ακρίβειας και διόρθωση μήκους λόγω θερμοκρασίας, σύμφωνα με την Ευρωπαϊκή Οδηγία περί Οργάνων Μετρήσεων.

Οι μετροταινίες είναι απαραίτητα εργαλεία σε διάφορους τομείς, από την κατασκευή και την ξυλουργική έως τη ραπτική και την τοπογραφία. Η ακρίβειά τους κατηγοριοποιείται σε κλάσεις, κυρίως Κλάση I και Κλάση II, σύμφωνα με την Ευρωπαϊκή Οδηγία περί Οργάνων Μετρήσεων (MID 2014/32/ΕΕ).

Οι επιτρεπόμενες ανοχές σε μετροταινίες μήκους ορίζονται από την Οδηγία 2004/22/ΕΚ, Παράρτημα MI-008 (πρώην Οδηγία 73/362/ΕΟΚ).

Συνθήκες αναφοράς

Πότε ισχύουν οι ανοχές

Οι κλάσεις ακρίβειας τηρούνται σε θερμοκρασία αναφοράς 20°C και υπό καθορισμένη τάση τεντώματος, 20 N για τις μετροταινίες από υαλοΐνες (fiberglass) και 50 N για τις ατσάλινες. Εκτός αυτών των συνθηκών απαιτείται διόρθωση μήκους.

Υλικά και εφαρμογές

FeΜεταλλικές (ατσάλινες)

Ξεχωρίζουν για την αντοχή τους και την αντίσταση στη διάταση. Χρησιμοποιούνται συχνά σε κατασκευές και τοπογραφία και διατίθενται τόσο σε Κλάση I όσο και σε Κλάση II.

GFΑπό υαλοΐνες (fiberglass)

Είναι ελαφρύτερες και ανθεκτικές στη διάβρωση, γεγονός που τις καθιστά κατάλληλες για εξωτερικές χρήσεις και τεχνικές εργασίες. Ωστόσο, είναι πιο επιρρεπείς σε παραμόρφωση σε σχέση με τις ατσάλινες.

PLΠλαστικές ή υφασμάτινες

Χρησιμοποιούνται κυρίως στη ραπτική και στη μέτρηση καμπυλωτών ή μαλακών υλικών, λόγω της ευκαμψίας τους.

Κλάσεις ακρίβειας

Κλάση I

Το υψηλότερο επίπεδο ακρίβειας. Σε μήκος 10 m, το μέγιστο επιτρεπτό σφάλμα είναι ±1,1 mm. Κρίσιμη για εργασίες που απαιτούν απόλυτη λεπτομέρεια, όπως ξυλουργικές λεπτομέρειες ή μεταλλικές κατασκευές.

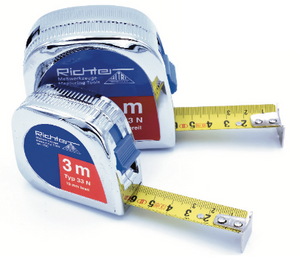

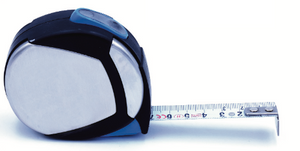

Κλάση II

Ελαφρώς λιγότερο ακριβής. Σε 10 m το επιτρεπτό σφάλμα είναι ±2,3 mm. Είναι η πιο κοινή κλάση, για γενικές κατασκευές και εργασίες DIY όπου δεν απαιτείται ακραία ακρίβεια.

Η Κλάση III καλύπτει εργασίες χαμηλότερων απαιτήσεων, με επιτρεπτό σφάλμα ±4,6 mm στα 10 m.

Οι ταινίες βυθομέτρησης δεξαμενών (tank dipping tapes) κατασκευάζονται σε ειδική κλάση «S», με ακρίβεια ±1,5 mm στα 30 m, υπό τάση ανάλογη του βαρυδιού (senklot).

Πίνακας ανοχών ανά κλάση

Επιτρεπόμενες ανοχές κατά Οδηγία 2004/22/ΕΚ, Παράρτημα MI-008.

Μήκος L (m)	Κλάση I	Κλάση II	Κλάση III
Τύπος ανοχής (mm)	0,1 + 0,1·L	0,3 + 0,2·L	0,6 + 0,4·L
1	±0,2	±0,5	±1,0
2	±0,3	±0,7	±1,4
3	±0,4	±0,9	±1,8
4	±0,5	±1,1	±2,2
5	±0,6	±1,3	±2,6
6	±0,7	±1,5	±3,0
7	±0,8	±1,7	±3,4
8	±0,9	±1,9	±3,8
9	±1,0	±2,1	±4,2
10	±1,1	±2,3	±4,6
15	±1,6	±3,3	±6,6
20	±2,1	±4,3	±8,6
25	±2,6	±5,3	±10,6
30	±3,1	±6,3	±12,6
35	±3,6	±7,3	±14,6
40	±4,1	±8,3	±16,6
45	±4,6	±9,3	±18,6
50	±5,1	±10,3	±20,6
55	±5,6	±11,3	±22,6
60	±6,1	±12,3	±24,6
65	±6,6	±13,3	±26,6
70	±7,1	±14,3	±28,6
75	±7,6	±15,3	±30,6
80	±8,1	±16,3	±32,6
85	±8,6	±17,3	±34,6
90	±9,1	±18,3	±36,6
95	±9,6	±19,3	±38,6
100	±10,1	±20,3	±40,6

Σήμανση CE και διακρίβωση

Οι μετροταινίες με μετρική διαβάθμιση διέπονται από την Ευρωπαϊκή Οδηγία περί Οργάνων Μετρήσεων (MID). Ανάλογα με τις απαιτήσεις της εφαρμογής, μια ταινία μπορεί να συνοδεύεται από διαφορετικά επίπεδα τεκμηρίωσης, τα οποία συνήθως προσφέρονται ως επιλογές από τους προμηθευτές:

Σήμανση CE: δηλώνει ότι η ταινία έχει περάσει από αξιολόγηση συμμόρφωσης κατά την Οδηγία MID και τηρεί τη νόμιμη κλάση ακρίβειας. Είναι η βασική νόμιμη απαίτηση για όργανα μέτρησης
Δήλωση συμμόρφωσης (Declaration of Conformity): έγγραφο με το οποίο ο κατασκευαστής βεβαιώνει ότι το προϊόν συμμορφώνεται με την αντίστοιχη Οδηγία και συνοδεύει τη σήμανση CE.
Πιστοποιητικό διακρίβωσης κατά ISO/IEC 17025: εκδίδεται από διαπιστευμένο εργαστήριο και αναφέρει τις πραγματικές αποκλίσεις της συγκεκριμένης ταινίας από πρότυπο αναφοράς, μαζί με την αβεβαιότητα μέτρησης. Εξασφαλίζει ιχνηλασιμότητα και τεκμηριωμένη ακρίβεια, όπου αυτές απαιτούνται, π.χ. σε συστήματα διαχείρισης ποιότητας.

Πώς να επιλέξετε τη σωστή μετροταινία

Απαιτούμενη ακρίβεια: για εργασίες υψηλής ακρίβειας προτιμήστε Κλάση I, ενώ για γενική χρήση η Κλάση II είναι επαρκής.

Αντοχή: για σκληρά περιβάλλοντα επιλέξτε ατσάλινες μετροταινίες, ενώ για πιο ελαφριές εργασίες ή όπου υπάρχει κίνδυνος διάβρωσης ταιριάζουν οι fiberglass.

Μήκος και αναγνωσιμότητα: βεβαιωθείτε ότι το μήκος καλύπτει τις συνηθισμένες σας ανάγκες και ότι οι διαβαθμίσεις είναι καθαρές και ευδιάκριτες.

Γραμμική διαστολή

Οι μετροταινίες υπόκεινται σε γραμμική διαστολή όταν μεταβάλλεται η θερμοκρασία. Όταν απαιτείται υψηλή ακρίβεια, πρέπει να γίνονται διορθώσεις μήκους, καθώς τα όρια ανοχής και σφάλματος ισχύουν για θερμοκρασία αναφοράς 20°C.

Υπολογισμός

Μεταβολή μήκους

ΔL = L × ΔT × α

L = μήκος στο σημείο μέτρησης
ΔT = απόκλιση της πραγματικής θερμοκρασίας από τη θερμοκρασία αναφοράς
α = συντελεστής γραμμικής διαστολής

Ανθρακούχος χάλυβας

0,0117 mm/°C

Ανοξείδωτος χάλυβας

0,016 mm/°C

Υαλοΐνες

0,005 mm/°C

Ο συντελεστής α δίνεται ως μεταβολή μήκους σε mm ανά μέτρο ταινίας και ανά βαθμό Κελσίου.

Παράδειγμα

Ταινία από ανθρακούχο χάλυβα μήκους 20 m σε θερμοκρασία περιβάλλοντος 30°C:

ΔL = 20 × 10 × 0,0117 = 2,34 mm

Η ταινία διαστέλλεται κατά 2,34 mm, δηλαδή το μετρημένο μήκος πρέπει να διορθωθεί κατά 2,34 mm προς τα κάτω.

Πίνακας αντιστάθμισης θερμοκρασίας

Ταινία από ανθρακούχο χάλυβα, μεταβολή μήκους ΔL σε σχέση με τη θερμοκρασία αναφοράς 20°C.

Μήκος ταινίας	ΔT ±10°C	±20°C	±30°C
1 m	±0,11 mm	±0,23 mm	±0,35 mm
2 m	±0,23 mm	±0,46 mm	±0,70 mm
3 m	±0,35 mm	±0,70 mm	±1,05 mm
4 m	±0,46 mm	±0,93 mm	±1,40 mm
5 m	±0,58 mm	±1,17 mm	±1,75 mm
8 m	±0,93 mm	±1,87 mm	±2,80 mm
10 m	±1,17 mm	±2,34 mm	±3,51 mm
20 m	±2,34 mm	±4,68 mm	±7,02 mm
30 m	±3,51 mm	±7,02 mm	±10,53 mm
50 m	±5,85 mm	±11,70 mm	±17,55 mm
100 m	±11,70 mm	±23,40 mm	±35,10 mm
