Οδηγός Αγοράς για Ρίγες Μέτρησης
Οδηγός Αγοράς για Ρίγες Μέτρησης
Μετρητικοί κανόνες ακριβείας κατά DIN 866, με τις ανοχές ευθύτητας και ακρίβειας διαίρεσης ανά μορφή και μήκος.

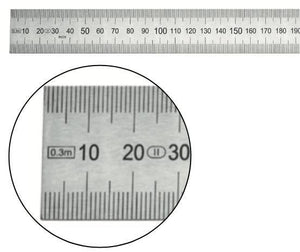

Οι ρίγες μέτρησης με βάση το πρότυπο DIN 866 είναι υψηλής ακρίβειας εργαλεία μέτρησης, κατασκευασμένα από ανοξείδωτο χάλυβα ή άλλο σταθερό υλικό, κατάλληλα για βιομηχανικές και εργαστηριακές εφαρμογές. Η συγκεκριμένη προδιαγραφή διασφαλίζει την ευθύτητα και την ακρίβεια της χάραξης, εξασφαλίζοντας αξιόπιστες και ακριβείς μετρήσεις μήκους. Οι κανόνες αυτοί είναι βασικό εργαλείο στη μεταλλουργία, τη μηχανολογία και σε τομείς όπου η ακρίβεια είναι κρίσιμη.
Μορφή A
Κατάλληλη για γενική χρήση, με προστατευτικά άκρα 10 mm και στις δύο πλευρές της χάραξης.
Μορφή B
Ξεκινά από το 0 στα αριστερά και έχει προστατευτικό άκρο 10 mm στα δεξιά. Ιδανική όταν απαιτείται έναρξη της μέτρησης από ακριβές μηδέν.
Ακρίβεια διαίρεσης και ευθύτητα κατά DIN 866
Οι ανοχές ισχύουν για τις μορφές A και B. Η ευθύτητα αναφέρεται στην κάτω μετρητική επιφάνεια του κανόνα.
| Μήκος a (mm) | Μορφή A · Ευθύτητα (μm) | Μορφή A · Ακρίβεια διαίρεσης (μm) | Μορφή B · Ευθύτητα (μm) | Μορφή B · Ακρίβεια διαίρεσης (μm) |
|---|---|---|---|---|
| 500 | 35 | 30 | 70 | 75 |
| 1000 | 60 | 40 | 120 | 100 |
| 1500 | 85 | 50 | 170 | 125 |
| 2000 | 110 | 60 | 220 | 150 |
| 3000 | 160 | 80 | 320 |
