Name: Kemmler SK taper for high-precision ER collet G2.5 at 25,000RPM
Brand: Kemmler
SKU: KE-302.02.10
Price: 76.88 EUR
Availability: InStock

SK DIN69871 Toolholders

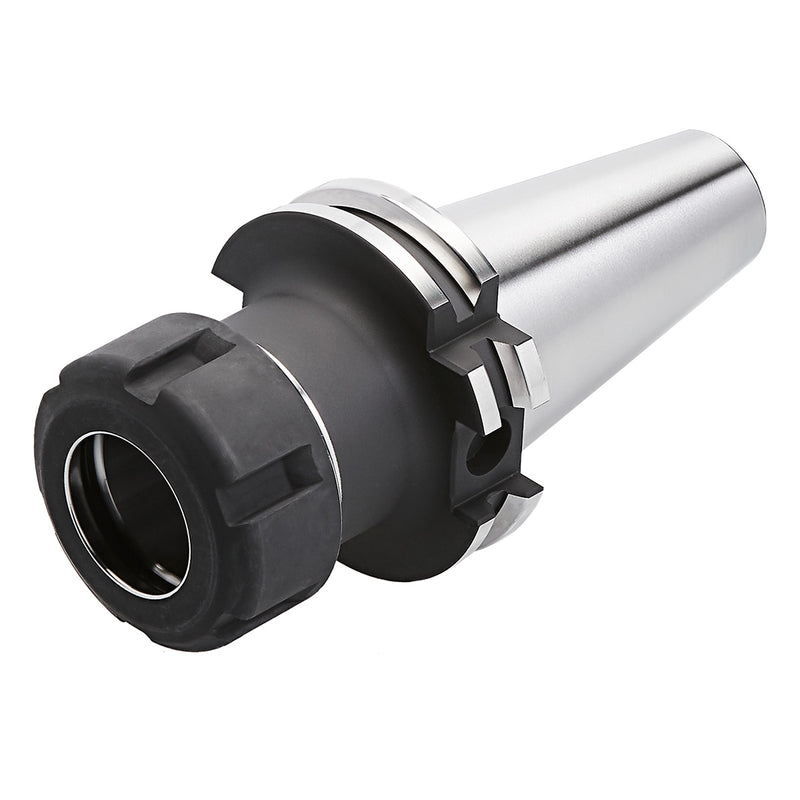

Κώνος SK Kemmler για collet ER υψηλής ακρίβειας, μεταλλικός με μαύρο παξιμάδι σύσφιξης, SK-ER2.5 AD

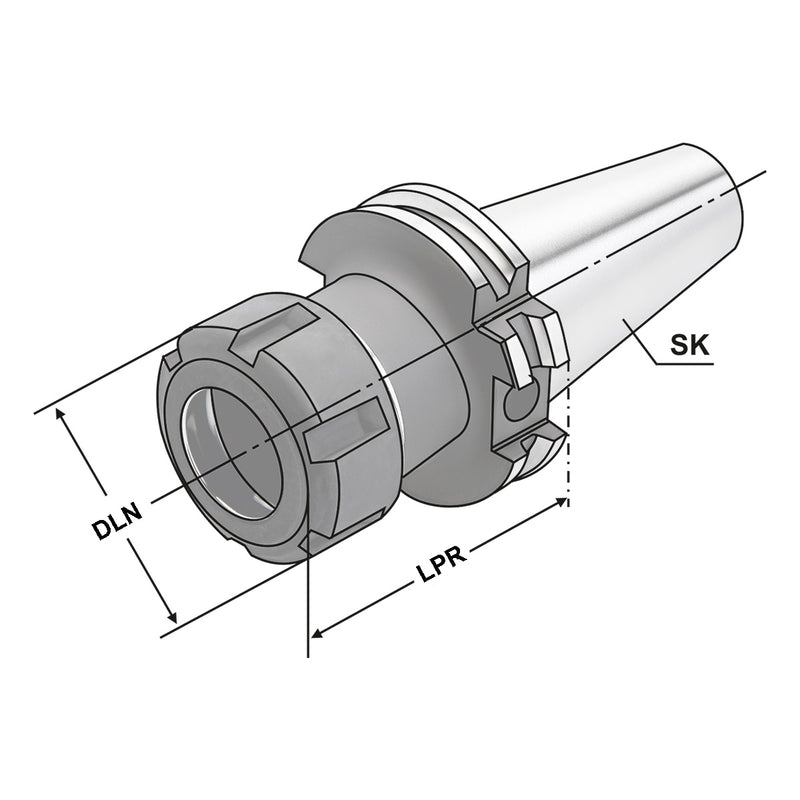

Τεχνικά χαρακτηριστικά SK-ER2.5 AD (Kemmler) - Κώνος SK της Kemmler για Collet ER υψηλής ακρίβειας G2.5 στις 25.000RPM (σελ. 1)

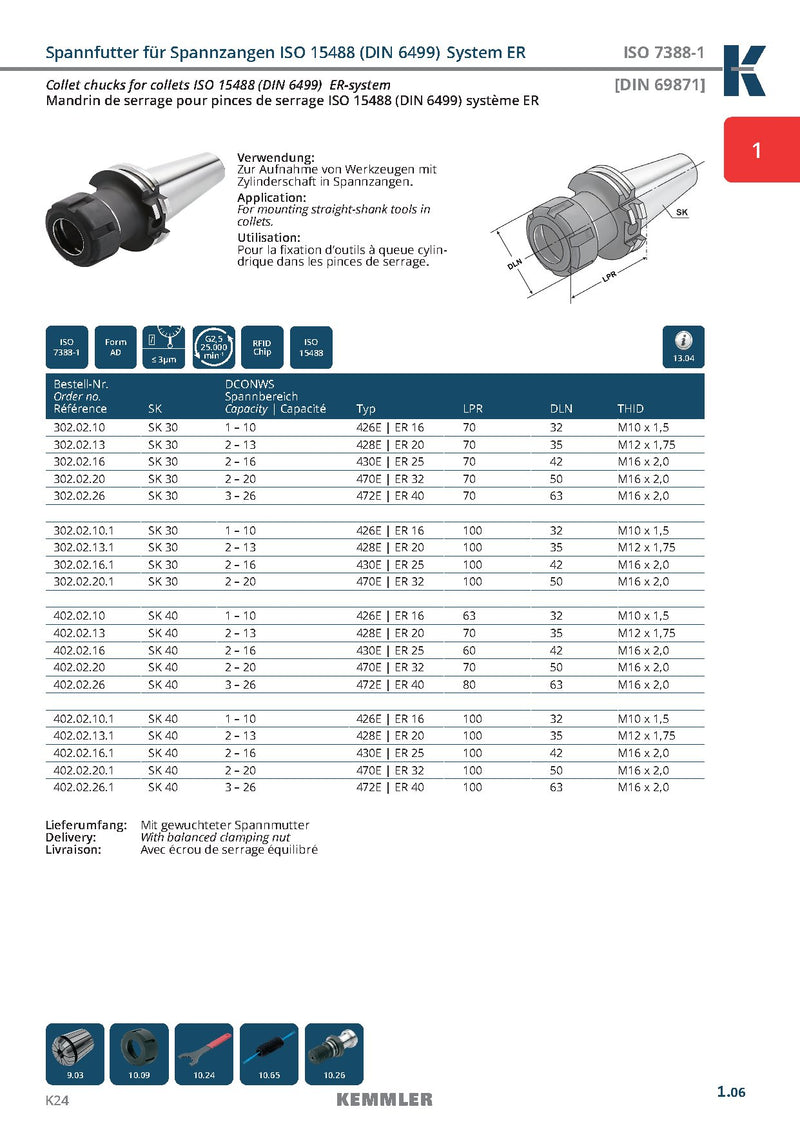

Τεχνικά χαρακτηριστικά SK-ER2.5 AD (Kemmler) - Κώνος SK της Kemmler για Collet ER υψηλής ακρίβειας G2.5 στις 25.000RPM (σελ. 2)

Κλάση ζυγοστάθμισης

Runout

Παροχή Ψυκτικού

Extra

Description

Specifications

Type: SK taper collet chuck for ER system
Collet system: ISO 15488 (DIN 6499) ER-system
Taper standards: ISO 7388-1 / DIN 69871
Accuracy/balancing: G2.5 at 25,000 min^-1
Runout: ≤ 3 μm
RFID: RFID chip
Delivery: with balanced clamping nut

Description

The Kemmler SK taper ER collet chuck is used to mount straight-shank tools in ER collets on machine tools with an SK interface according to ISO 7388-1 / DIN 69871. It is designed for high-precision applications, with balancing grade G2.5 at 25,000RPM and runout ≤ 3 μm.

Technical Documents

PDF

Datasheet

PDF

Catalog

Κώνος SK κατά ISO 7388-1 / DIN 69871 (κωνικότητα 7:24): «απελευθερούμενος» (μη αυτοσυγκρατούμενος) κώνος εργαλειοφορέα CNC φρέζας με κομβίο έλξης (pull stud). Το μέγεθος (SK30–SK50) καθορίζεται από τη μεγάλη διάμετρο D στη γραμμή ελέγχου.

D = μεγάλη διάμετρος στη γραμμή ελέγχου (καθορίζει το μέγεθος) · L = μήκος κώνου · κωνικότητα 7:24

Size	D	L
SK30	31.75 mm	47.8 mm
SK40	44.45 mm	68.4 mm
SK50	69.85 mm	101.75 mm

D μεγάλη διάμ. στη γραμμή ελέγχου (βασική διάσταση) · L μήκος κώνου · κωνικότητα 7:24 σε όλα τα μεγέθη · Πρότυπο DIN ISO 7388-1 (πρώην DIN 69871). Συγκράτηση με κομβίο έλξης (pull stud) — διαφέρει από το DIN 2080 (εσωτερικό σπείρωμα ελκυστήρα) και από το BT (MAS 403, διαφορετική φλάντζα — δεν είναι εναλλάξιμα). Αντίστοιχο του αμερικάνικου CAT (ANSI B5.50).

Code	Taper	ColletRange	LPRmm	Availability	Price excl. VAT	Price incl. VAT
KE-302.02.10	SK 30	ER 16 (1–10 mm)	70		€62,00	€76,88
KE-302.02.10.1	SK 30	ER 16 (1–10 mm)	100		€76,00	€94,24
KE-302.02.13	SK 30	ER 20 (2–13 mm)	70		€62,00	€76,88
KE-302.02.13.1	SK 30	ER 20 (2–13 mm)	100		€76,00	€94,24
KE-302.02.16	SK 30	ER 25 (2–16 mm)	70	1 month	€62,00	€76,88
KE-302.02.16.1	SK 30	ER 25 (2–16 mm)	100		€76,00	€94,24
KE-302.02.20	SK 30	ER 32 (2–20 mm)	70		€64,00	€79,36
KE-302.02.20.1	SK 30	ER 32 (2–20 mm)	100		€76,00	€94,24
KE-302.02.26	SK 30	ER 40 (3–26 mm)	70		€67,00	€83,08
KE-402.02.10	SK 40	ER 16 (1–10 mm)	63		€52,10	€64,60
KE-402.02.10.1	SK 40	ER 16 (1–10 mm)	100		€58,10	€72,04
KE-402.02.13	SK 40	ER 20 (2–13 mm)	70		€52,10	€64,60
KE-402.02.13.1	SK 40	ER 20 (2–13 mm)	100		€65,00	€80,60
KE-402.02.16	SK 40	ER 25 (2–16 mm)	60		€52,10	€64,60
KE-402.02.16.1	SK 40	ER 25 (2–16 mm)	100		€65,00	€80,60
KE-402.02.20	SK 40	ER 32 (2–20 mm)	70		€54,10	€67,08
KE-402.02.20.1	SK 40	ER 32 (2–20 mm)	100		€65,00	€80,60
KE-402.02.26	SK 40	ER 40 (3–26 mm)	80		€57,10	€70,80
KE-402.02.26.1	SK 40	ER 40 (3–26 mm)	100		€74,00	€91,76
