Name: Kemmler SK taper for high-precision ER collet G2.5 at 25,000 RPM
Brand: Kemmler
SKU: KE-403.02.10
Price: 67.08 EUR
Availability: InStock

SK DIN69871 Toolholders

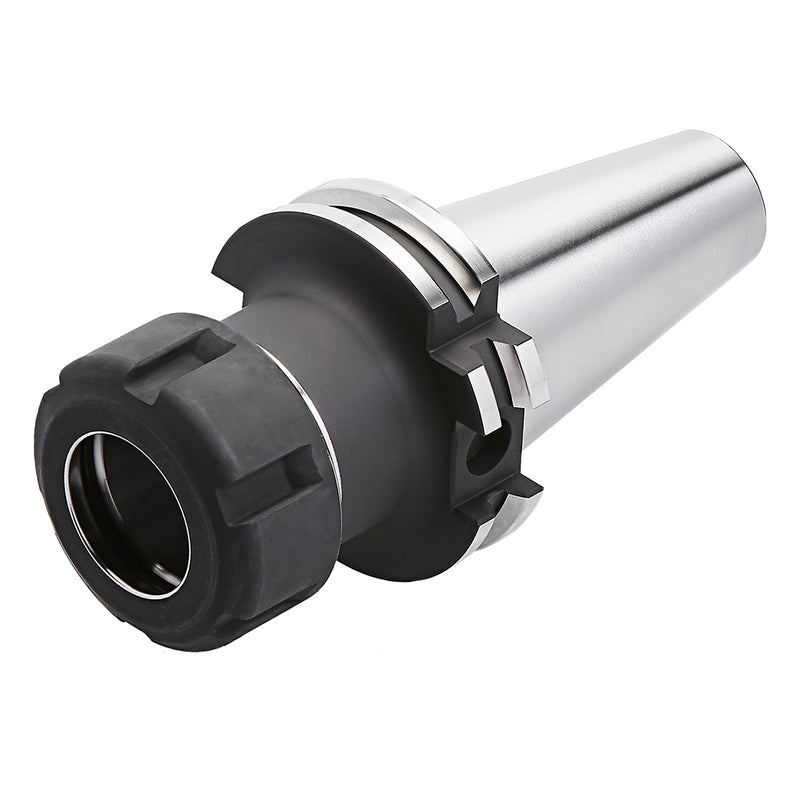

Κώνος SK Kemmler για collet ER υψηλής ακρίβειας G2.5, μοντέλο SK-ER2.5, με μαύρο παξιμάδι σύσφιξης

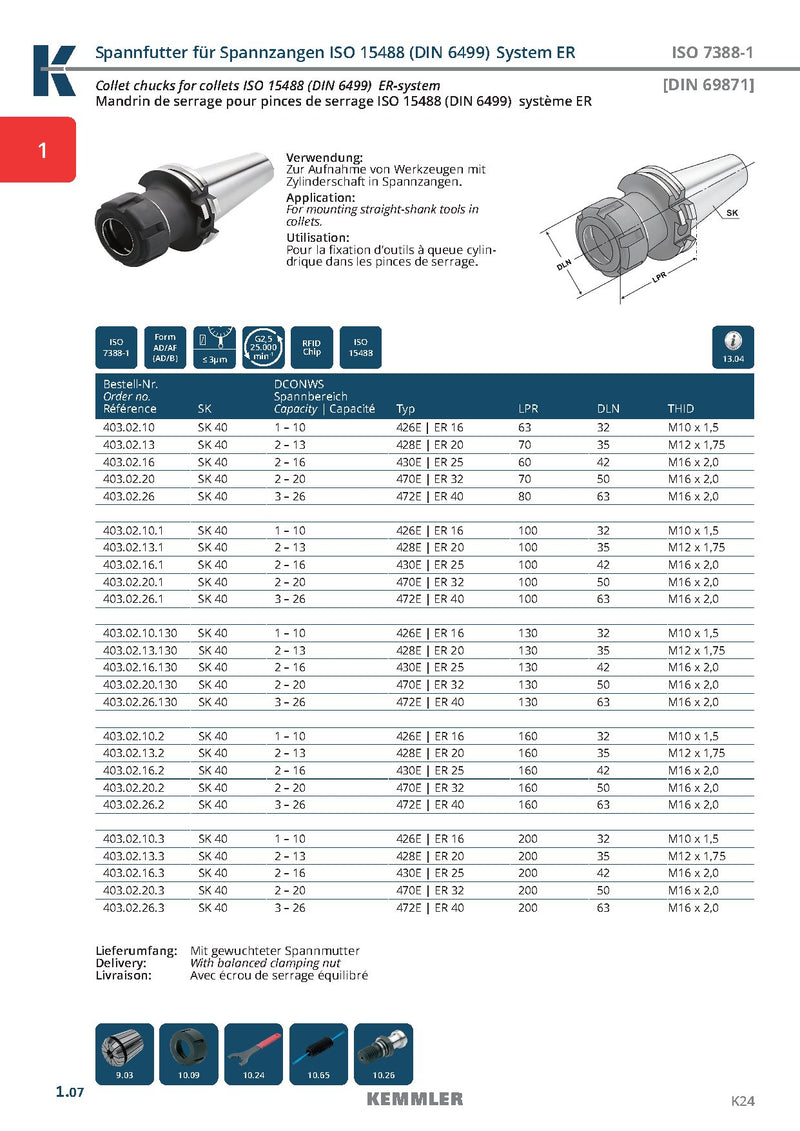

Τεχνικά χαρακτηριστικά SK-ER2.5 (Kemmler) - Κώνος SK της Kemmler για Collet ER υψηλής ακρίβειας G2.5 στις 25.000RPM (σελ. 1)

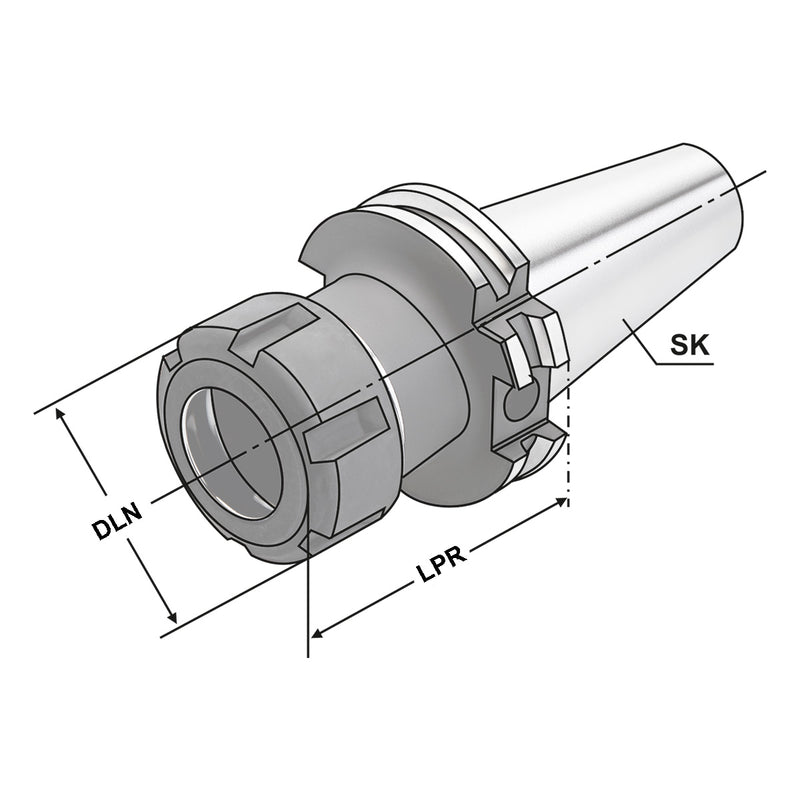

Τεχνικά χαρακτηριστικά SK-ER2.5 (Kemmler) - Κώνος SK της Kemmler για Collet ER υψηλής ακρίβειας G2.5 στις 25.000RPM (σελ. 2)

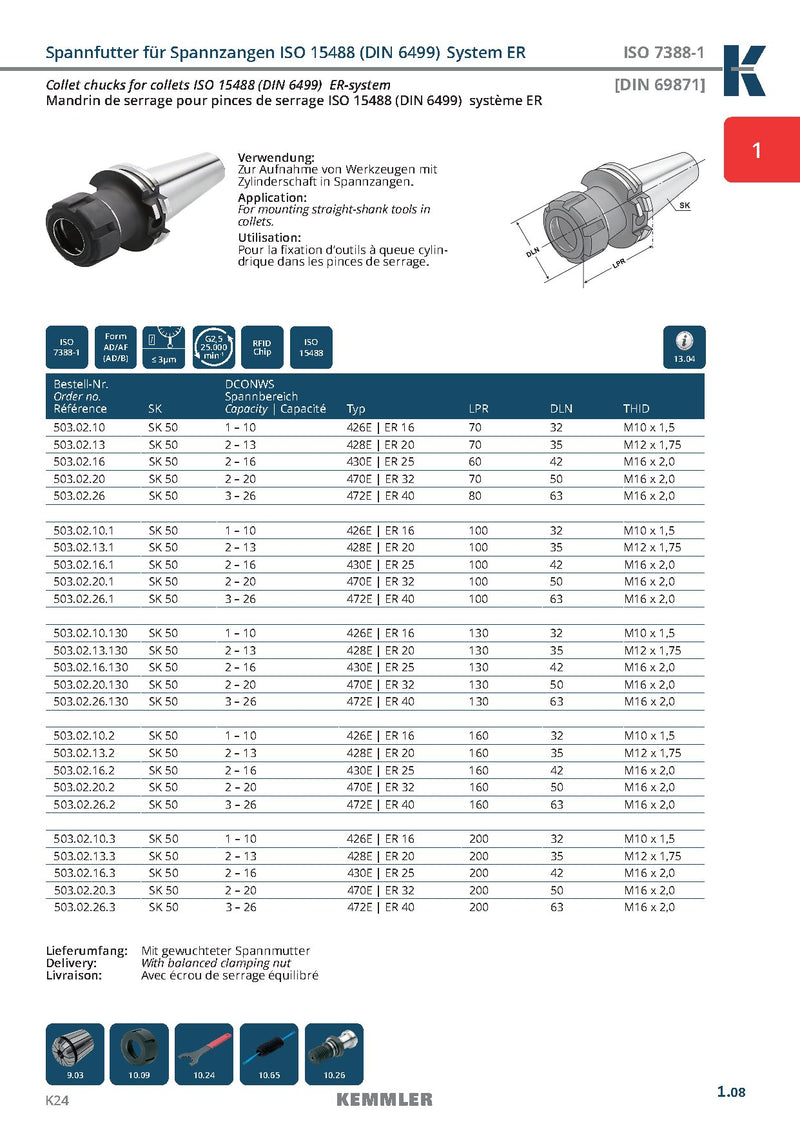

Τεχνικά χαρακτηριστικά SK-ER2.5 (Kemmler) - Κώνος SK της Kemmler για Collet ER υψηλής ακρίβειας G2.5 στις 25.000RPM (σελ. 3)

Κλάση ζυγοστάθμισης

Runout

Παροχή Ψυκτικού

Extra

Description

Specifications

Type: Collet chuck for ER collets
Collet system: ISO 15488 (DIN 6499) ER-system
Taper: SK (per ISO 7388-1 / DIN 69871)
Accuracy/runout: ≤ 3 μm
Balancing: G2.5 at 25,000 min^-1 (RPM)
Form: AD/AF (AD/B)
RFID: RFID chip
Delivery: with balanced clamping nut

Description

Kemmler SK taper collet chuck for clamping straight-shank tools using ER collets. It is used on machine tools with an SK interface (ISO 7388-1 / DIN 69871) to provide secure tool holding and accurate rotation, with G2.5 balancing up to 25,000 RPM.

Technical Documents

PDF

Datasheet

PDF

Catalog

Κώνος SK κατά ISO 7388-1 / DIN 69871 (κωνικότητα 7:24): «απελευθερούμενος» (μη αυτοσυγκρατούμενος) κώνος εργαλειοφορέα CNC φρέζας με κομβίο έλξης (pull stud). Το μέγεθος (SK30–SK50) καθορίζεται από τη μεγάλη διάμετρο D στη γραμμή ελέγχου.

D = μεγάλη διάμετρος στη γραμμή ελέγχου (καθορίζει το μέγεθος) · L = μήκος κώνου · κωνικότητα 7:24

Size	D	L
SK30	31.75 mm	47.8 mm
SK40	44.45 mm	68.4 mm
SK50	69.85 mm	101.75 mm

D μεγάλη διάμ. στη γραμμή ελέγχου (βασική διάσταση) · L μήκος κώνου · κωνικότητα 7:24 σε όλα τα μεγέθη · Πρότυπο DIN ISO 7388-1 (πρώην DIN 69871). Συγκράτηση με κομβίο έλξης (pull stud) — διαφέρει από το DIN 2080 (εσωτερικό σπείρωμα ελκυστήρα) και από το BT (MAS 403, διαφορετική φλάντζα — δεν είναι εναλλάξιμα). Αντίστοιχο του αμερικάνικου CAT (ANSI B5.50).

Code	Taper	ColletRange	LPRmm	Price excl. VAT	Price incl. VAT
KE-403.02.10	SK 40	ER 16 (1–10 mm)	63	€54,10	€67,08
KE-403.02.10.1	SK 40	ER 16 (1–10 mm)	100	€60,00	€74,40
KE-403.02.10.130	SK 40	ER 16 (1–10 mm)	130	€82,00	€101,68
KE-403.02.10.2	SK 40	ER 16 (1–10 mm)	160	€100,00	€124,00
KE-403.02.10.3	SK 40	ER 16 (1–10 mm)	200	€147,00	€182,28
KE-403.02.13	SK 40	ER 20 (2–13 mm)	70	€54,10	€67,08
KE-403.02.13.1	SK 40	ER 20 (2–13 mm)	100	€67,00	€83,08
KE-403.02.13.130	SK 40	ER 20 (2–13 mm)	130	€82,00	€101,68
KE-403.02.13.2	SK 40	ER 20 (2–13 mm)	160	€100,00	€124,00
KE-403.02.13.3	SK 40	ER 20 (2–13 mm)	200	€147,00	€182,28
KE-403.02.16	SK 40	ER 25 (2–16 mm)	60	€54,10	€67,08
KE-403.02.16.1	SK 40	ER 25 (2–16 mm)	100	€67,00	€83,08
KE-403.02.16.130	SK 40	ER 25 (2–16 mm)	130	€86,00	€106,64
KE-403.02.16.2	SK 40	ER 25 (2–16 mm)	160	€100,00	€124,00
KE-403.02.16.3	SK 40	ER 25 (2–16 mm)	200	€147,00	€182,28
KE-403.02.20	SK 40	ER 32 (2–20 mm)	70	€56,10	€69,56
KE-403.02.20.1	SK 40	ER 32 (2–20 mm)	100	€67,00	€83,08
KE-403.02.20.130	SK 40	ER 32 (2–20 mm)	130	€89,00	€110,36
KE-403.02.20.2	SK 40	ER 32 (2–20 mm)	160	€102,00	€126,48
KE-403.02.20.3	SK 40	ER 32 (2–20 mm)	200	€152,00	€188,48
KE-403.02.26	SK 40	ER 40 (3–26 mm)	80	€59,10	€73,28
KE-403.02.26.1	SK 40	ER 40 (3–26 mm)	100	€75,00	€93,00
KE-403.02.26.130	SK 40	ER 40 (3–26 mm)	130	€101,00	€125,24
KE-403.02.26.2	SK 40	ER 40 (3–26 mm)	160	€115,00	€142,60
KE-403.02.26.3	SK 40	ER 40 (3–26 mm)	200	€162,00	€200,88
KE-503.02.10	SK 50	ER 16 (1–10 mm)	70	€96,00	€119,04
KE-503.02.10.1	SK 50	ER 16 (1–10 mm)	100	€110,00	€136,40
KE-503.02.10.130	SK 50	ER 16 (1–10 mm)	130	€130,00	€161,20
KE-503.02.10.2	SK 50	ER 16 (1–10 mm)	160	€148,00	€183,52
KE-503.02.10.3	SK 50	ER 16 (1–10 mm)	200	€193,00	€239,32
KE-503.02.13	SK 50	ER 20 (2–13 mm)	70	€96,00	€119,04
KE-503.02.13.1	SK 50	ER 20 (2–13 mm)	100	€110,00	€136,40
KE-503.02.13.130	SK 50	ER 20 (2–13 mm)	130	€130,00	€161,20
KE-503.02.13.2	SK 50	ER 20 (2–13 mm)	160	€148,00	€183,52
KE-503.02.13.3	SK 50	ER 20 (2–13 mm)	200	€193,00	€239,32
KE-503.02.16	SK 50	ER 25 (2–16 mm)	60	€96,00	€119,04
KE-503.02.16.1	SK 50	ER 25 (2–16 mm)	100	€110,00	€136,40
KE-503.02.16.130	SK 50	ER 25 (2–16 mm)	130	€132,00	€163,68
KE-503.02.16.2	SK 50	ER 25 (2–16 mm)	160	€148,00	€183,52
KE-503.02.16.3	SK 50	ER 25 (2–16 mm)	200	€193,00	€239,32
KE-503.02.20	SK 50	ER 32 (2–20 mm)	70	€96,00	€119,04
KE-503.02.20.1	SK 50	ER 32 (2–20 mm)	100	€128,00	€158,72
KE-503.02.20.130	SK 50	ER 32 (2–20 mm)	130	€135,00	€167,40
KE-503.02.20.2	SK 50	ER 32 (2–20 mm)	160	€148,00	€183,52
KE-503.02.20.3	SK 50	ER 32 (2–20 mm)	200	€202,00	€250,48
KE-503.02.26	SK 50	ER 40 (3–26 mm)	80	€98,00	€121,52
KE-503.02.26.1	SK 50	ER 40 (3–26 mm)	100	€133,00	€164,92
KE-503.02.26.130	SK 50	ER 40 (3–26 mm)	130	€145,00	€179,80
KE-503.02.26.2	SK 50	ER 40 (3–26 mm)	160	€151,00	€187,24
KE-503.02.26.3	SK 50	ER 40 (3–26 mm)	200	€215,00	€266,60
