Name: Tool Clamping Base
Brand: Bright
SKU: THLD-BT30
Price: 64.73 EUR
Availability: InStock

Tool Holder Stand

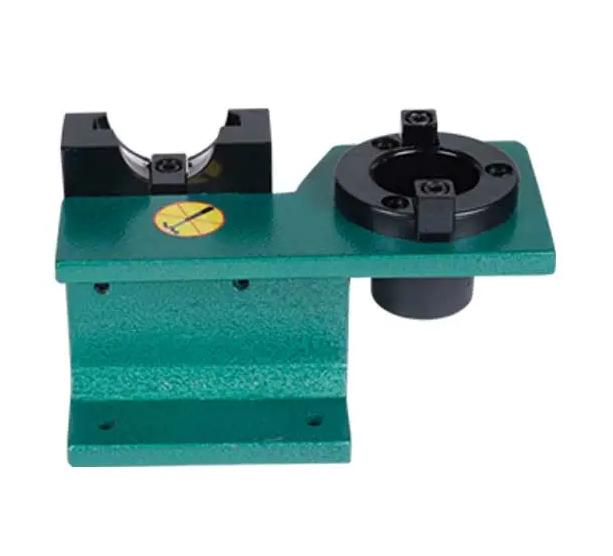

Βάση δεσίματος εργαλείου Bright THLD, πράσινη μεταλλική με μαύρο σφιγκτήρα και στρογγυλή υποδοχή κώνου

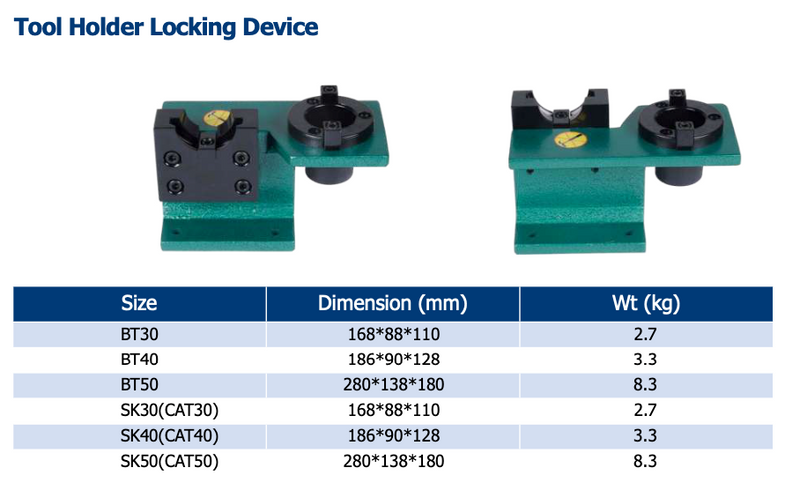

Τεχνικά χαρακτηριστικά THLD - Βάση Δεσίματος Εργαλείου

Description

Feature:

Light weight & compact design
Quick setup time
For tool holder locking
Space saving

Technical Documents

PDF

Datasheet

PDF

Catalog

Κώνος BT (MAS-BT / JIS B 6339, κωνικότητα 7:24): «απελευθερούμενος» (μη αυτοσυγκρατούμενος) κώνος εργαλειοφορέα CNC φρέζας με κομβίο έλξης (pull stud). Το μέγεθος (BT30–BT50) καθορίζεται από τη μεγάλη διάμετρο D στη γραμμή ελέγχου.

D = μεγάλη διάμετρος στη γραμμή ελέγχου (καθορίζει το μέγεθος) · L = μήκος κώνου · κωνικότητα 7:24

Size	D	L
BT30	31.75 mm	48.4 mm
BT40	44.45 mm	65.4 mm
BT50	69.85 mm	101.8 mm

D μεγάλη διάμ. στη γραμμή ελέγχου (βασική διάσταση) · L μήκος κώνου (gauge length) · κωνικότητα 7:24 σε όλα τα μεγέθη · Πρότυπο MAS 403 / JIS B 6339. Συγκράτηση με κομβίο έλξης (pull stud) — διαφέρει από το DIN 2080, που έχει εσωτερικό σπείρωμα ελκυστήρα.

Κώνος SK κατά ISO 7388-1 / DIN 69871 (κωνικότητα 7:24): «απελευθερούμενος» (μη αυτοσυγκρατούμενος) κώνος εργαλειοφορέα CNC φρέζας με κομβίο έλξης (pull stud). Το μέγεθος (SK30–SK50) καθορίζεται από τη μεγάλη διάμετρο D στη γραμμή ελέγχου.

D = μεγάλη διάμετρος στη γραμμή ελέγχου (καθορίζει το μέγεθος) · L = μήκος κώνου · κωνικότητα 7:24

Size	D	L
SK30	31.75 mm	47.8 mm
SK40	44.45 mm	68.4 mm
SK50	69.85 mm	101.75 mm

D μεγάλη διάμ. στη γραμμή ελέγχου (βασική διάσταση) · L μήκος κώνου · κωνικότητα 7:24 σε όλα τα μεγέθη · Πρότυπο DIN ISO 7388-1 (πρώην DIN 69871). Συγκράτηση με κομβίο έλξης (pull stud) — διαφέρει από το DIN 2080 (εσωτερικό σπείρωμα ελκυστήρα) και από το BT (MAS 403, διαφορετική φλάντζα — δεν είναι εναλλάξιμα). Αντίστοιχο του αμερικάνικου CAT (ANSI B5.50).

Code	Taper	Availability	Price excl. VAT	Price incl. VAT
THLD-BT30	BT30	4 in stock	€52,20	€64,73
THLD-BT40	BT40	4 in stock	€52,20	€64,73
THLD-SK40	SK40	4 in stock	€52,20	€64,73
THLD-SK30	SK30	1 in stock	€48,60	€60,26
