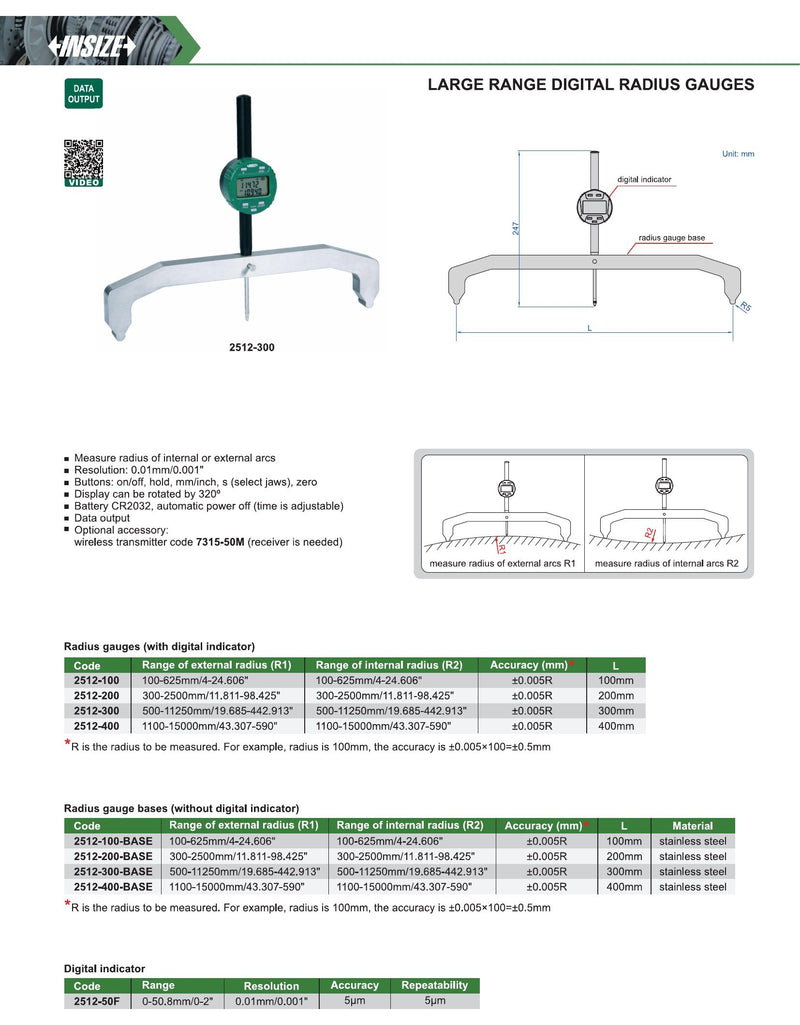

Specifications
- Manufacturer/Series: INSIZE Large Range Digital Radius Gauges
- Model codes (with digital indicator): 2512-100, 2512-200, 2512-300, 2512-400
- Base-only codes (without digital indicator): 2512-100-BASE, 2512-200-BASE, 2512-300-BASE, 2512-400-BASE
- Digital indicator code: 2512-50F
- Application: measuring radius of external arcs (R1) and internal arcs (R2)
- Radius range (R1/R2): 100–625 mm up to 1100–15000 mm (depending on model)
- Radius accuracy: ±0.005R (where R is the measured radius)
- Base length L: 100 / 200 / 300 / 400 mm (depending on model)
- Base material (-BASE versions): stainless steel
- Digital indicator 2512-50F – range: 0–50.8 mm (0–2")
- Resolution: 0.01 mm / 0.001"
- Digital indicator 2512-50F – accuracy: 5 μm
- Digital indicator 2512-50F – repeatability: 5 μm
- Functions/buttons: on/off, hold, mm/inch, s (select jaws), zero
- Display rotation: up to 320°
- Power: CR2032 battery
- Auto power off: yes (time adjustable)
- Data output: yes
- Optional accessories: wireless transmitter (code 7315-50M, receiver required), data output cable (code 7302-40M)
Description
The INSIZE 2512 series digital radius gauge is used to measure large radii on internal and external arcs (R1/R2). It is suitable for inspection of machined parts, molds, and curved surfaces, providing a digital readout with mm/inch selection and data output capability. The -BASE versions supply the measuring base without the digital indicator.
| Code | Range | Accuracy | Resolution | Availability | Price excl. VAT | Cart |
|---|---|---|---|---|---|---|
| 2512-50F | 0-50.8mm/0-2" | 0.005 | 0.01mm/0.001" | On Order |
€679,00
|
|
| 2512-100 | 100-625mm/4-24.606" | ±0.005R | 0.01mm/0.001" | On Order |
€838,00
|
|
| 2512-100-BASE | 100-625mm/4-24.606" | ±0.005R | without digital indicator | On Order |
€233,00
|
|
| 2512-200 | 300-2500mm/11.811-98.425" | ±0.005R | LARGE RANGE DIGITAL RADIUS GAUGE | On Order |
€863,00
|
|
| 2512-200-BASE | 300-2500mm/11.811-98.425" | ±0.005R | without digital indicator | On Order |
€261,00
|
|
| 2512-300 | 500-11250mm/19.685-442.913" | ±0.005R | 0.01mm/0.001" | On Order |
€987,00
|
|
| 2512-300-BASE | 500-11250mm/19.685-442.913" | ±0.005R | without digital indicator | On Order |
€407,00
|
|
| 2512-400 | 1100-15000mm/43.307-590" | ±0.005R | 0.01mm/0.001" | On Order |
€1.004,00
|
|
| 2512-400-BASE | 1100-15000mm/43.307-590" | ±0.005R | without digital indicator | On Order |
€427,00
|
