Name: Tool Holder Storage Stand
Brand: Bright
SKU: BT40-TS12
Price: 141.36 EUR
Availability: InStock

Tool Holder Stand

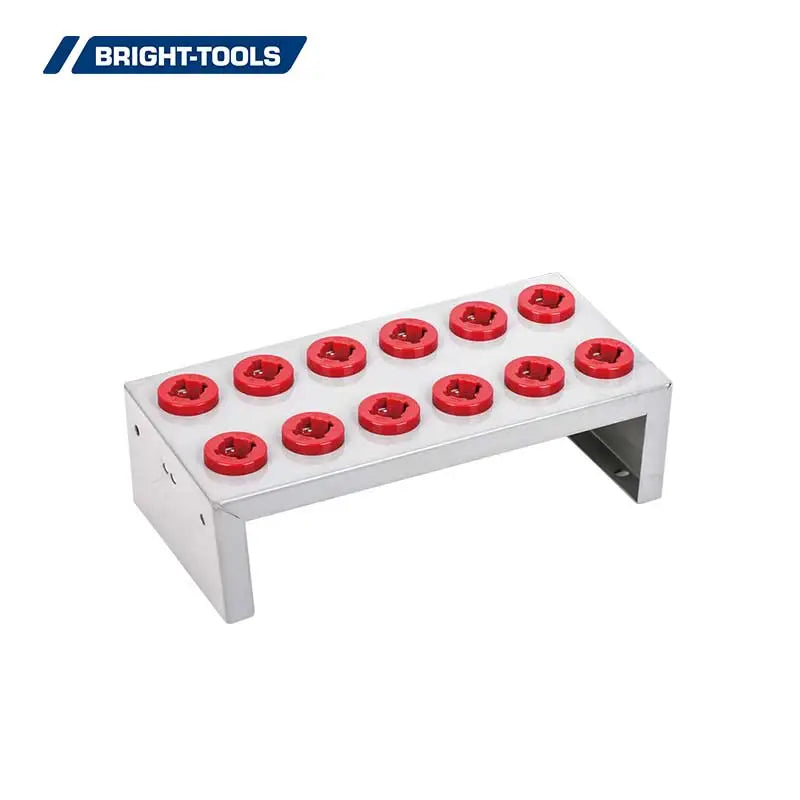

Βάση Αποθήκευσης για Κώνους Φρέζας - Bright

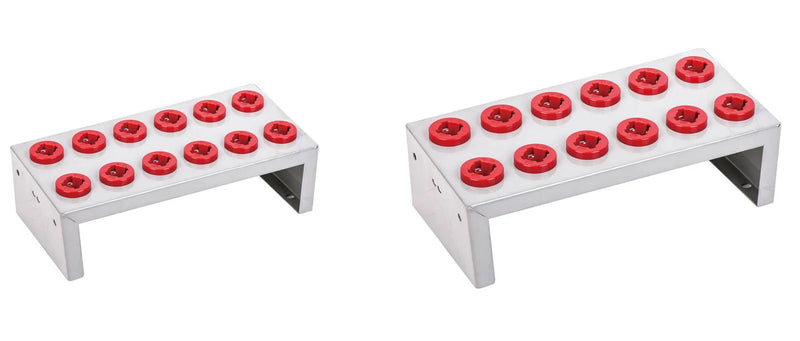

Διαστάσεις - Βάση Αποθήκευσης για Κώνους Φρέζας

Description

Βάση αποθήκευσης και οργάνωσης για κωνικές εργαλειοθήκες (tool holders) εργαλειομηχανών CNC. Κρατά τα εργαλεία σας οργανωμένα, προστατευμένα και άμεσα προσβάσιμα δίπλα στη φρέζα.

BT30 / BT40: 12 θέσεις εργαλείων
BT50 / HSK63: 8 θέσεις εργαλείων
Διαστάσεις: 495 × 240 × 150 mm
Κατασκευαστής: Bright

Technical Documents

PDF

Catalog

Κώνος BT (MAS-BT / JIS B 6339, κωνικότητα 7:24): «απελευθερούμενος» (μη αυτοσυγκρατούμενος) κώνος εργαλειοφορέα CNC φρέζας με κομβίο έλξης (pull stud). Το μέγεθος (BT30–BT50) καθορίζεται από τη μεγάλη διάμετρο D στη γραμμή ελέγχου.

D = μεγάλη διάμετρος στη γραμμή ελέγχου (καθορίζει το μέγεθος) · L = μήκος κώνου · κωνικότητα 7:24

Size	D	L
BT30	31.75 mm	48.4 mm
BT40	44.45 mm	65.4 mm
BT50	69.85 mm	101.8 mm

D μεγάλη διάμ. στη γραμμή ελέγχου (βασική διάσταση) · L μήκος κώνου (gauge length) · κωνικότητα 7:24 σε όλα τα μεγέθη · Πρότυπο MAS 403 / JIS B 6339. Συγκράτηση με κομβίο έλξης (pull stud) — διαφέρει από το DIN 2080, που έχει εσωτερικό σπείρωμα ελκυστήρα.

Code	Taper	Availability	Price excl. VAT	Price incl. VAT	Cart
BT30-TS12	BT30	On Order	€114,00	€141,36
BT40-TS12	BT40	1 in stock	€114,00	€141,36	0
BT50-TS8	BT50	On Order	€114,00	€141,36
HSK63-TS8	HSK63	On Order	€114,00	€141,36
